Kot profesionalni proizvajalec je modularni UPS serije CPSY® CPY z ločenimi komponentami, imenovanimi tudi decentralizirana tehnologija, edina možnost za delo brez tveganja "ene same točke okvare". Vsak modul UPS ima elektronski usmernik, pretvornik, statično bypass stikalo, zaščito pred povratnim napajanjem, varovalko akumulatorja in krmilni logični LCD zaslon, ki zagotavlja avtonomno delovanje.
CPSY ® je eden izmed 10 največjih proizvajalcev modularnih UPS na Kitajskem. Z ogromnim proizvodnim obratom, več kot 200 zaposlenimi in več kot 11-letnimi izkušnjami na področju raziskav in razvoja, ki izdelujejo različne vrste UPS-ov za globalne stranke, smo bili priča velikemu uspehu naših strank na trgu.
CPSY® Modularni UPS serije CPY 10-600K je pravi spletni, statični, trifazni visokofrekvenčni mikro modularni up sistem z dvojno pretvorbo. Uporaba tehnologije pretvorbe moči IGBT, inteligentnega sistema za upravljanje baterij ABM in drugih svetov. Celotna učinkovitost je večja od 94,5 %. Razpon faktorja moči od 0,9 do 1.
Tehnični parametri serije CPY-30 | ||||||
Model ŠT. | CPY3090-15U/30U | CPY30120-30U | CPY30120-42U | CPY30180-30U | CPY30210-42U | CPY30300-42U |
Kapaciteta omare | 90KVA/90KW | 120KVA/120KW | 120KVA/120KW | 180KVA/180KW | 210KVA/210KW | 300KVA/300KW |
Način IP/OP | 3 fazni vhod/3 fazni izhod | |||||
Način dela | Spletna dvojna pretvorba | |||||
vrsto namestitve | Vrsta stolpa | |||||
Vhodni parametri | ||||||
Nazivna vhodna napetost | 380V/400V/415VAC | |||||
Razpon vhodne napetosti | Nazivna uporovna obremenitev polna obremenitev: 305~478VAC; zmanjšanje nazivne uporovne obremenitve pod 70 %: 208~304VAC | |||||
Vhodno frekvenčno območje | 40-72Hz | |||||
faktor vhodne moči | 0.99 | |||||
vnos prazen | Standard (vgrajen) | bakrena palica | ||||
Vnesite odprto specifikacijo | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Izhodni parametri | ||||||
Nazivna izhodna napetost | 380V/400V/415VAC | |||||
Izhodno frekvenčno območje | 50/60Hz samodejno zaznavanje | |||||
faktor izhodne moči | 1 | |||||
Crest Factor | 3:01 | |||||
THDv | ≤2% (linearna obremenitev); ≤4 % (nelinearna obremenitev) | |||||
čas pretvorbe | 0ms | |||||
preobremenitvena zmogljivost | 105%~110% 60min;110%~125% 10min;126%~150% 1min;≥150%,200ms preklop na obvod | |||||
izhodni odklopnik | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Specifikacije izhodnega odklopnika | bakrena palica | |||||
Parametri baterije | ||||||
Tip baterije | VRLA baterija | |||||
napetost baterije | Standardni 384 VDC (384 V/432 V/480 VDC nastavljiv), to je privzetih 32 celic (32/36/40 celic nastavljiv), s sredinsko črto baterije | |||||
polnilni tok | Vsak napajalni modul je mogoče prilagoditi do 8A | |||||
baterija odprta | nič | |||||
DC funkcija hladnega zagona | podpora (preden oddate naročilo, se posvetujte z regionalno predprodajo) | |||||
Ni funkcije vklopa baterije | podporo | |||||
Sistemski parametri in standardi | ||||||
Učinkovitost stroja | 95,0 % | |||||
Varnostni tip | EN 62040-1 | |||||
Elektromagnetna združljivost | EN 62040-2 | |||||
Prenapetostna zaščita | IEC 61000-4-5 | |||||
Ustrezno potrdilo | TLC/certifikat za varčevanje z energijo/CE | |||||
stopnjo zaščite | IP20 | |||||
funkcija | ||||||
EPO | podporo | |||||
EKO | podporo | |||||
Dohodni klic se začne samodejno | podporo | |||||
vzdrževalni obvod | Standard (vgrajen) | bakrena palica | ||||
Specifikacije odklopnika vzdrževalnega obvoda | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Vzporedna količina | 2 kosa(2 UPS-a si delita en vzporedni kabel, številka dela je WIR-04096-00) | ne podpora | ||||
Paralelni skupni akumulator | podpora (nastavljena prek plošče) | ne podpora | ||||
komunikacije | ||||||
Nadzorna plošča | LED+LCD zaslon(5,7 inch) | |||||
komunikacijska vrata | Standard RS232; standardna reža za pametno kartico (izbirna kartica SNMP) | |||||
Številka dela kompleta kartice SNMP | SMP-00003-00 | |||||
fizični indeks | ||||||
Gostitelj W*D*H | 515*1000*763(mm))/600*1210*1520(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1060*2010(mm) |
Teža UPS (KG) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Napajalni modul Š*G*V | 650*440*132(mm)-3U | |||||
Teža napajalnega modula (KG) | 34,5/kos | |||||
Hrup (manj kot 1 m) | <73dB,1m | |||||
Okoljski indikatorji | ||||||
Delovna temperatura | 0-40 ℃ | |||||
delovna relativna vlažnost | 0-95% RH, brez kondenzacije | |||||
Temperatura skladiščenja | -15-60 ℃ | |||||
relativna vlažnost skladiščenja | 0-95% RH, brez kondenzacije |

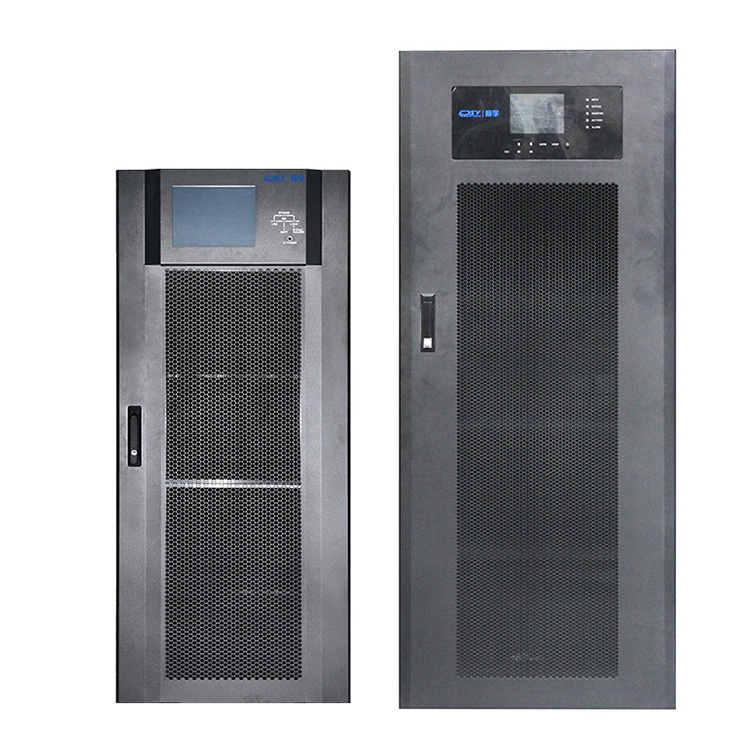

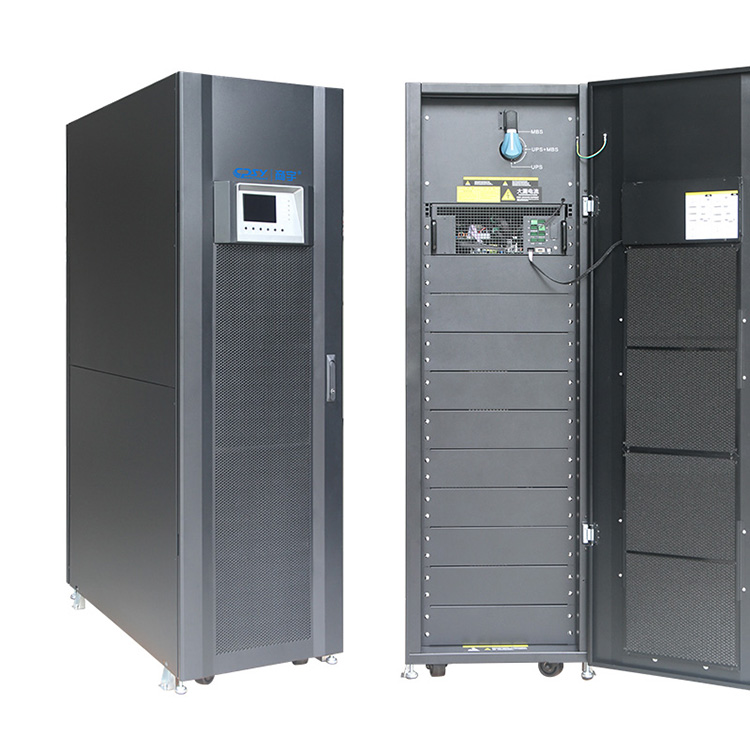

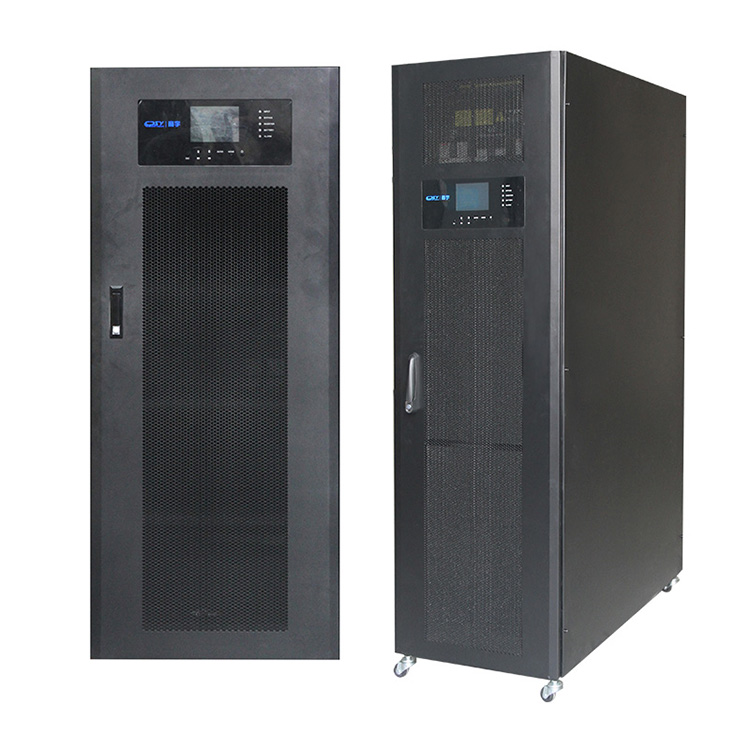

CPSY® Modularni UPS
Št. modela: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600
Razpon moči UPS: 10KVA~600KVA
Lastnosti:
● Visoka frekvenca in prava dvojna pretvorba
● Neodvisna krmilna tehnologija dvojnega DSP (digitalni signalni procesor) modula napajanja
● Faktor izhodne moči 0,9/1
● N+1 digitalna paralelna tehnologija, izjemno nizek krožni tok med moduli.
● UPS ima modularno zasnovo, možnost vroče zamenjave, inteligentni modul in zasnovo zaščite sistema.
● Napajalni modul uporablja module IGBT namesto ločenih komponent.
● Visoka zanesljivost, velika moč, visoka gostota energije in visoka učinkovitost, do več kot 94,5 %
● Vsak neodvisni modul je opremljen z neodvisnim krmilnikom, da se izognete nevarnosti okvare ene točke.
● Polnilnik, neodvisen od baterije, napreden inteligentni sistem za upravljanje baterije (ABM)
● Samodejno zaznavanje frekvence, pretvorba frekvence 50/60 Hz
● Funkcija hladnega zagona baterije, dodatna litijeva baterija
● Učinkovita programska in strojna zaščita
● Nizkonapetostni vhod linearno zmanjšanje, skrajša čas praznjenja baterije
● Tiha zasnova sistema, hitrost ventilatorja se inteligentno spreminja s temperaturo, zmanjšuje hrup in podaljšuje življenjsko dobo
● Nastavite lahko zamik vklopa po ponovni vzpostavitvi napajanja
● Višja zmogljivost pri visokih/nizkih temperaturah
● Močna prilagodljivost obremenitve na linearne in nelinearne obremenitve, vhodni tok THDi <4 %
● Prijazen uporabniški vmesnik, velik LCD zaslon z visoko ločljivostjo, bogati podatki.
● Komunikacija na več platformah: RS232 (standardna konfiguracija), USB/RS485/SNMP/AS400 suh kontakt/SMS alarm/EPO funkcija (izbirno)
Aplikacija
Velik in srednje velik podatkovni center
Strežniške sobe telekom
Skupinska podjetja
IT oprema.
CPSY® Modularni napajalnik z možnostjo vroče zamenjave, ki služi kot zaščita napajanja za kritično infrastrukturo, kot so podatkovni centri, srednja do velika omrežna oprema in drugo.
CPSY® Spletni modularni sistem UPS serije CPY je neizoliran zeleni UPS na industrijski ravni, ki uporablja napreden modularni koncept zaščite električne energije. Arhitektura UPS lahko poveča moč, ko povpraševanje raste ali ko so potrebne višje ravni razpoložljivosti.
Visoko učinkovit modularni UPS je UPS polne nazivne moči (kVA=kW), ki zagotavlja končno razpoložljivost s svojim samosinhroniziranim napajalnim in krmilnim modulom ter nudi izjemno nizke skupne stroške lastništva (TCO). Poleg navpične razširitve v eno samo omarico, oba ponujata vzporedno razširitev do 2 enot.
Vsak modul UPS ima vso strojno in programsko opremo, potrebno za avtonomno delovanje – usmernik, inverter, pretvornik baterije, statično bypass stikalo, zaščito pred povratnim napajanjem, krmilno logiko, zaslon in mimični diagram za spremljanje in nadzor.
Modularni UPS serije CPY
Sistem UPS uporablja spletno topologijo dvojne pretvorbe za zagotavljanje najboljše kakovosti električne energije ne glede na pogoje vhodne moči. Ta topologija ima tudi ničelni čas prenosa, kar zagotavlja optimalno delovanje sistema.
V primerjavi s podobnimi CPSY®Modular UPS ima naslednje prednosti:
Funkcije in prednosti modularnega UPS
1. Visoka razširljivost
Nadzor DSP zagotavlja izboljšano visoko zmogljivo rešitev. Integrirajte modularno zasnovo in vzporedno tehnologijo za poenostavitev prihodnje širitve moči.
2. N+1 ali N+X vzporedna redundanca, razširitev na zahtevo, prihranek začetne naložbe
Število napajalnih modulov, nameščenih v UPS, je mogoče prilagoditi glede na povpraševanje po moči, kar ne zaseda dodatnega prostora in prihrani začetno naložbo. Zmožnost vzporedne razširitve UPS omogoča uporabnikom, da prilagodijo svoj napajalni sistem tako, da povežejo več UPS-jev, da dosežejo večjo zmogljivost in realizirajo N+X redundanco napajanja za zaščito sistema pred izpadom električne energije.
3. Učinkovita spletna tehnologija dvojne pretvorbe
Modularni UPS serije CPY uporablja spletno tehnologijo dvojne pretvorbe in njegova zmogljivost je kar 94,5 % pri 50 % obremenitvi. Znatno zmanjša skupne skupne stroške lastništva (TCO).
4. Visoka zanesljivost in visoka učinkovitost
Modularna zasnova izboljša vzdržljivost in zanesljivost. Vroča zamenjava je enostavna za namestitev in vzdrževanje, okvara posameznega modula pa ne bo vplivala na normalno delovanje drugih modulov, kar zagotavlja neprekinjeno napajanje ključnih obremenitev.
Širok razpon vhodne napetosti zagotavlja visoko učinkovito delovanje s faktorjem izhodne moči 0,9/1, ki izpolnjuje zahteve najnovejših strežnikov in optimizira vsak cent naložbe v IT.
5. Nizki skupni stroški lastništva (TCO)
Modularnost serije CPY združuje inovativnost, preprostost in nizke stroške lastništva, modularna zasnova pa zmanjšuje MTTR (srednji čas za popravilo). Ta izdelek je zasnovan za uporabo v napajalnih modulih, modulih STS in baterijskih modulih. Poenostavil bo vzdrževanje in zamenjavo ter zmanjšal MTTR (povprečni čas do popravila).
6. Hladni zagon baterije in inteligentno upravljanje baterije
Dodal bo izjemno vrednost vašemu delovnemu toku z zagotavljanjem moči na zahtevo.
Sistem inteligentno nadzoruje celoten proces polnjenja in praznjenja, kar učinkovito izboljša življenjsko dobo baterije
7. Varčevanje z energijo in varstvo okolja
Spletni način ECO deluje za varčevanje z energijo. Ko je kakovost električnega omrežja dobra, bo UPS preklopil v ECO način za izboljšanje učinkovitosti sistema. Ko je kakovost nestabilna, UPS preklopi v omrežni način, da zagotovi najboljšo kakovost napajanja.
8. Prilagodljiva konfiguracija baterije za različne aplikacije
Število baterij je prilagodljivo nastavljivo. Prilagodil se bo različnim potrebam po energiji in zmanjšal izpade sistema. Vsako napetost niza je mogoče nastaviti od 32 do 40 celic.
9. Polnilni tok je nastavljiv
Zagotovite največji polnilni tok 6 A/8 A/20 A za vsak napajalni modul in ga je mogoče prilagoditi glede na potrebe.
10. LCD zaslon na dotik
Zasnova LCD zaslona na dotik ima uporabniku prijazen in intuitiven vmesnik, ki uporabnikom omogoča spremljanje napajalnega sistema in konfiguracijo nastavitev preprosto z dotikom zaslona. 7.
11. Združljiv generator
Kontinuiteto električne energije je mogoče doseči z generatorji med izpadi električne energije. Ko UPS deluje na generatorsko napajanje, lahko UPS stabilizira nestabilno napetost generatorja in zagotovi zanesljivo napajanje.
12. Obvodno stikalo za vzdrževanje
Operaterji lahko uporabijo stikalo za nemoten prehod na električno napajanje v obvodnem načinu za izvajanje hitrega in varnega vzdrževanja brez izklopa napajalnega sistema in povezane opreme.
13. Zmožnost oddaljenega upravljanja
Funkcija daljinskega upravljanja lahko nadzira in nadzoruje napravo prek kartice za oddaljeno upravljanje (kartica SNMP itd.). Uporabniki lahko izvajajo tudi administrativne naloge, kot so načrtovane zaustavitve in ponovni zagoni.
Multi komunikacijski vmesniki, RS485, USB, SNMP, komunikacija z relejno kartico, za upravljanje omrežja in nadzor na daljavo
Glavne točke serije CPY Modualr UPS
DPA z moduli varne zamenjave (SSM)
Za vrhunsko razpoložljivost zaščite pred napajanjem
Nizki skupni stroški lastništva (TCO)
Prihranek stroškov v celotnem življenjskem ciklu
Prilagodljivost/razširljivost
Preprosta nadgradnja moči, plačajte, ko rastete
Izboljšana uporabnost
Hitra odprava napak
Takojšnje prepoznavanje napak
Modularni ups Povezava z zunanjo baterijsko omarico
Za redundantne večmodulne sisteme je običajno priporočljivo, da vsakemu UPS-modulu zagotovijo lastno ločeno baterijo.
Da zagotovite zaščito osebja med namestitvijo UPS-a, se prepričajte, da so povezave izvedene pod naslednjimi pogoji:
V UPS-u ni omrežne napetosti
Vsa bremena so odklopljena
UPS in zunanja baterija sta brez napetosti
Če želite preveriti popolno zaustavitev modularnih ups serije CPSY CPY, izvedite naslednje korake:
1) Prepričajte se, da so vse varovalke, ki napajajo UPS na vhodni razdelilni plošči, odprte in da UPS ni napajan.
2) Prepričajte se, da je "MAINTENANCE BYPASS" odprt (položaj "OFF")
3) Prepričajte se, da so varovalke baterije v zunanji omarici za baterije in na UPS odprte.
4) Priključite ozemljitev (PE) med UPS in zunanjo baterijsko omarico.
5) Priključite ustrezne +/-, N, priključke med UPS in zunanjo baterijsko omarico v skladu z risbo.
Program preventivnega vzdrževanja
a) Čiščenje, vizualni pregled in mehanski pregled modulov UPS.
b) Zamenjava okvarjenih delov ali preventivna zamenjava delov z določeno življenjsko dobo.
c) »Posodobitev« opreme (tehnične izboljšave po dobavi).
d) Preverite kalibracijo enosmerne napetosti ter izhodne napetosti in frekvence pretvornika.
e) Preverjanje nastavitev elektronske regulacije, krmiljenja in alarmnih tokokrogov usmernika(-ov) in pretvornika(-ov).
f) Funkcionalni pregledi tiristorjev, diod, transformatorjev, komponent filtrov, npr. da zagotovijo, da delujejo znotraj določenih konstrukcijskih parametrov.
g) Preskus splošne zmogljivosti, vključno s simulacijo okvare električnega omrežja z obremenitvijo in brez nje.
h) Spremljanje delovanja baterije v načinu praznjenja in ponovnega polnjenja, vključno z vsemi dolžnostmi pospešenega polnjenja.
Za vzdrževanje baterije
Priporočamo, da ta test opravite vsaj vsake 3 mesece, zlasti če baterija med običajnim delovanjem ni dovolj izpraznjena.
Čas praznjenja, ki ga uporabljate, mora biti vsaj polovica časa delovanja baterije.
Upoštevajte, da če ste opravili popoln preizkus baterije, da preverite polno delovanje baterije, potrebuje polnilnik vsaj 8 ur, da napolni baterijo do 90 % njene zmogljivosti.
pri dolgih obdobjih izklopa sistema UPS, da se zagotovi, da je baterija popolnoma napolnjena, mora sistem UPS delovati vsaj 12 ur vsake 3 mesece. Če ne, je baterija morda trajna
