Zakaj izbrati natančno distribucijo električne energije za podatkovni center?

Podatkovni center ima lahko zdrav UPS, dobre PDU-je v omari in brez aktivnih alarmov – nato odkrijte močno obremenjeno razvejno vezje med širitvijo, prekinitev stikala po spremembi vzdrževanja ali težavo z porabo energije, ki je nihče ne more dodeliti omarici. Šibka točka pogosto ni proizvodnja ali rezervno napajanje. Je distribucijska plast med virom in IT omarami.

Kratek odgovor: izberiteNatančna porazdelitev močiko morate videti, vklopiti alarm in upravljati napajanje na ravni omare in razvejnega tokokroga, namesto da distribucijo obravnavate kot pasivno električno ploščo. Ta vidnost operaterjem pomaga prej odkriti neravnovesje obremenitve, načrtovati razpoložljivo zmogljivost z boljšimi dokazi in izolirati napake, ne da bi ugibali, katera nadaljnja vezja so prizadeta.

Izberite natančno porazdelitev, ko mora biti omarica – ne samo stojalo – izpostavljena tveganju obremenitve in porabi energije

Običajna razdelilna omarica zagotavlja elektriko. Inteligentna razdelilna omarica tudi poroča, kaj se z njo dogaja. Ta razlika je pomembna, ko ima strežniška soba dovolj vezij, omaric, najemnikov ali spreminjajočih se delovnih obremenitev, tako da preglednica in občasno odčitavanje števcev ne povesta več celotne zgodbe.

Precizne razdelilne omare postavijo nadzor na točko, kjer je vir razdeljen na izhodne kroge. Tok, napetost, moč, energijo, stanje odklopnika in alarmne pogoje je mogoče zbrati v omari in, kjer je konfigurirano, po podružnicah. Namesto učenja o preobremenjenem tokokrogu po sprožitvi odklopnika lahko vaša ekipa nastavi pragove delovanja in razišče naraščajočo obremenitev, preden postane izpad.

Prednost ni le več podatkov. Je uporabna odgovornost. Spremljanje energije na ravni omarice lahko pomaga razlikovati naloženo omaro od tiste, ki je videti napolnjena samo zaradi širokega odčitka na ravni prostora. Podatki na ravni podružnice prav tako naredijo razprave o zmogljivosti bolj disciplinirane: operacije lahko pregledajo dejansko obnašanje vezja, preden odobrijo novo omaro, namesto da se zanašajo na predpostavke na imenski tablici.

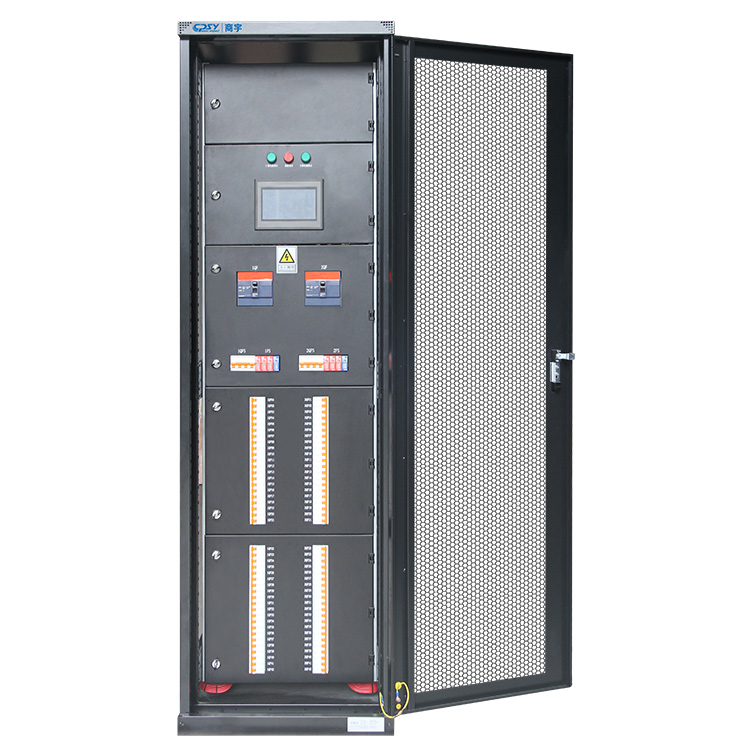

CPSY postavlja svojenatančne razdelilne omarekot terminalska distribucijska oprema za podatkovne centre in računalniške sobe. Njegove navedene konfiguracije vključujejo nastavljiva vejna vezja, nadzor podružnic, alarme, 7-palčni HMI z zaslonom na dotik in komunikacijo Modbus. Te funkcije so uporabne le, če so pravilno naročene in jih nekdo pregleda. Zaslon na dotik ne nadomesti lastništva alarma, osnovnih meritev ali postopka nadzora sprememb.

Kako inteligentno spremljanje podružnic podpira hitrejše in bolje obveščene operacije napajanja

Spremljanje podružnic deluje, ker zoži območje iskanja. Merilnik nivoja vira lahko potrdi, da izhod UPS ali omarica nosi večjo obremenitev od pričakovane. Ne more nujno pokazati, kateri izhodni tokokrog se je spremenil, ali ena faza prenaša nesorazmeren tok ali ali se določena veja približuje svoji meji delovanja. Podatki po vejah dajejo operaterju praktičen začetek.

To je pomembno med tremi skupnimi dogodki. Prvič, zahteva po zmogljivosti: ekipa za objekte lahko pregleda predvideno omarico in njena razpoložljiva vezja, preden odobri opremo. Drugič, alarm za odklopnik: osebje lahko identificira prizadeto vejo in njene dodeljene obremenitve, ne da bi odprli omaro pod napetostjo, da bi jo raziskali. Tretjič, pregled učinkovitosti: podatke o energiji je mogoče primerjati med omarami, conami ali razdelitvami strank, kjer to podpira načrt merjenja.

Komunikacija na daljavo je del vrednosti delovanja. Modbus lahko prenaša izbrane informacije o omaricah v sistem za upravljanje zgradbe, platformo DCIM ali sistem za spremljanje lokacije, pod pogojem, da integrator registrira zemljevide, dosledno poimenuje točke in testira obnašanje alarma. Kabinet HMI je dragocen pri opremi, vendar ni dovolj za objekt z ugasnitvijo luči. Nasprotno pa centralno spremljanje ni razlog za opustitev lokalne indikacije; tehniki, ki delajo pred kabinetom, potrebujejo jasen status med vzdrževanjem.

Obstaja meja. Električni nadzor poroča o električnih pogojih, ne o zdravju strežniške aplikacije. Prav tako ne more nadomestiti napačnih oznak vezja, nedokumentiranih premikov ali slabo zasnovane topologije navzdol. Dobri podatki hitro postanejo zavajajoči, če je sestavljeni urnik napačen.

Kjer natančna porazdelitev moči zagotavlja največjo operativno vrednost

Donos je najmočnejši tam, kjer se moč pogosto spreminja, izpadi povzročajo dejanske stroške ali pa mora ekipa zagovarjati odločitve glede zmogljivosti pred več kot enim deležnikom. Finančne, telekomunikacijske, poslovne in vladne računalniške sobe ustrezajo temu vzorcu, zato so pogoste aplikacije za ta razred opreme.

Zaradi rasti umetne inteligence in obremenitev IT z visoko gostoto je vidljivost na ravni podružnice zahteva načrtovanja

Umetna inteligenca in druge računalniško zahtevne uvedbe lahko spremenijo profil obremenitve sobe hitreje kot tradicionalni IT v podjetjih. Nova stojala z visoko gostoto lahko pridejo v grozdih, praktična omejitev pa je pogosto določena distribucijska pot in ne celotna uporabna storitev. Odčitki v omaricah in podružnicah pomagajo razkriti, kje je moč že koncentrirana in kje bi nova oprema ustvarila neenakomerno breme.

To ni argument, da vsaka soba potrebuje enako arhitekturo. Nekateri objekti bodo potrebovali predhodne spremembe, več omaric ali spremenjeno postavitev stojala, preden bo mogoče sprejeti dodatno obremenitev. Zaradi natančnega spremljanja je ta odločitev prej vidna. Ne ustvarja zmogljivosti, ki je električna zasnova nikoli ni zagotovila.

Strežniške sobe, ki jih podpira UPS, potrebujejo jasno distribucijsko plast, ki jo je mogoče spremljati, med virom in omaro

UPS ščiti kritično izvorno pot, vendar morajo operaterji še vedno razumeti, kako je ta zaščiteni izhod razdeljen. Omarica, ki jo je mogoče spremljati med UPS-om in plastjo stojala, pomaga pri povezovanju zmogljivosti vira z dejansko porabo na koncu toka. Med vzdrževalnim obvodnim načrtom ali pregledom izpada je to razmerje veliko lažje dokumentirati, ko so vezja, obremenitve omarice in alarmi vidni v eni distribucijski plasti.

CPSY navaja možnosti zmogljivosti 20–300 kVA za svojo kategorijo natančnih razdelilnih omar, skupaj z več možnostmi nazivne napetosti in vhodnega toka. Te obsege bi morali obravnavati kot izhodišče in ne kot bližnjico za izbiro. Zahtevani zgornji sistem, razpoložljivi napakni tok, obremenitveni načrt navzdol in lokalne električne zahteve določajo ustrezno konfiguracijo.

Natančna omarica za distribucijo električne energije v primerjavi s stojalom PDU v primerjavi s konvencionalno ploščo

Ti izdelki se pogosto obravnavajo kot nadomestki. Niso. Vsak služi drugi točki v napajalni verigi in dobro zasnovan podatkovni center lahko uporablja vse tri.

Kaj lahko PDU v omari spremlja in česa ne more nadomestiti na ravni omare

PDU v omari se nahaja blizu opreme IT in lahko zagotavlja merjenje in preklapljanje v omari, vtičnici ali skupini vtičnic, odvisno od svoje zasnove. To je dragoceno za prepoznavanje porabe na ravni naprave in nadzor posod. Ne more nadomestiti pogleda na ravni omare odhodnega podajalnika in pogojev razvejalnih tokokrogov v več omarah. Prav tako ne zagotavlja enake distribucijske funkcije, razporeditve odklopnikov ali fizičnega vmesnika do izvora navzgor.

Če je vprašanje "Kateri strežnik uporablja napajanje?" stojalo PDU je morda boljši instrument. Če je vprašanje "Katera veja omare se bliža svoji meji in katera skupina regalov je nižja?" natančna razdelilna omarica je ustreznejša plast.

Ko običajna panelna plošča zagotavlja distribucijo, vendar ne dovolj operativne vidljivosti

Običajna panelna plošča je lahko smiselna izbira za stabilne, manj zapletene prostore, kjer je glavna zahteva lokalna električna distribucija in nadzor operativno ni potreben. Težje postane obramba v kritični sobi, ko operaterji potrebujejo alarme podružnic, poročanje o energiji, status na daljavo ali nadzorovan vmesnik za upravljanje zmogljivosti.

Kompromis stroškov je resničen. Inteligentne omare dodajo števce, komunikacijsko strojno opremo, konfiguracijsko delo in zahteve za zagon. Kupovanje teh funkcij za majhno statično sobo, ki ne bo nikoli nadzorovana, je potratno. Nakup osnovne plošče za spreminjajoče se kritično okolje je lahko kasneje dražji, še posebej, če naknadno opremljanje zahteva izpade ali nadomestno omarico.

Arhitekturo zbiralk, odhodna vezja, nadzorne vmesnike in pogoje namestitve uskladite s projektom

Začnite z enočrtnim diagramom, ne z brošuro v omari. Potrdite razporeditev vira, napetost, metodo ozemljitve, zahteve za napako in predvideno kritičnost obremenitev na koncu toka. V projektih v ZDA je distribucija 208 V pogosta v številnih okoljih IT, vendar se morate ujemati z dejansko arhitekturo mesta in vložki opreme, ne pa izbirati po tržni navadi.

Arhitektura zbiralk spremeni razpravo o odpornosti in vzdrževanju. CPSY v tej kategoriji izdelkov ponuja možnosti enojne ali dvojne zbiralke. Razporeditev z dvojno zbiralko lahko podpira zasnovo, ki potrebuje ločene napajalne poti, vendar ni samodejno redundantna. Resnična redundanca je odvisna od celotnega sistema: neodvisni viri navzgor, kjer so potrebni, strategija prenosa, oprema na nižji stopnji z ustrezno ureditvijo dveh kablov in disciplinirana dodelitev vezij.

Določite izhodna vezja iz omare in načrt obremenitve. Vprašajte, katera vezja so zdaj potrebna, kateri položaji so rezervirani, kako so odklopniki prepoznani in kakšna razdrobljenost spremljanja je potrebna. Izogibajte se polnjenju na vse razpoložljive načine prvi dan samo zato, ker ima omara prostor. Fizična prosta zmogljivost, električna prosta zmogljivost in spremljana prosta zmogljivost niso ista stvar.

Integracija si zasluži enako pozornost. Določite, katere vrednosti morajo doseči platformo za spremljanje, kdo ima alarmne pragove, kaj se zgodi ob izgubi komunikacije in kako se bodo oznake ujemale z imeni točk DCIM ali BMS. Preglejte dimenzije ohišja, prostore za dostop, smer vhoda kabla, temperaturne pogoje in servisni dostop, preden omarica prispe na lokacijo. Zmogljiva omarica lahko še vedno postane slaba namestitev, če je zadnje zaključno območje blokirano s steno ali kabelskim pladnjem.

Za projekte, ki potrebujejo nastavljivo distribucijo in spremljanje, preglejte razpoložljivomožnosti razdelilne omare za podatkovni centerz elektroinženirjem in ekipo za zagon – ne samo z ekipo za nabavo.

Kontrolni seznam razdelilne omare podatkovnega centra: vprašanja o elektriki, integraciji, ohišju in skladnosti za preverjanje

• Električni:Ali se omarica ujema z napetostjo na mestu, zmogljivostjo vira, pristopom ozemljitve, zahtevami za napako in načrtovanim številom izhodnih tokokrogov? Ali so vrednosti odklopnikov in dodelitve tokokrogov dokumentirane?
• Arhitektura:Ali je enojna ali dvojna zbiralka primerna za dejanski enovrstični diagram? Če se zahteva odpornost, ali je bila pregledana celotna pot od zgornjega toka do omare in ne samo omarica?
• Spremljanje:Katere meritve omar in podružnic so potrebne? Ali so alarmi, zapisi dogodkov, lokalni dostop HMI in točke Modbus definirani pred zagonom?
• Integracija:Ali bo BMS, DCIM ali platforma za spremljanje spletnega mesta prejela uporabne imenovane točke – ne le generično komunikacijsko povezavo? Kdo preizkuša alarme za izgubo komunikacije?
• Namestitev:Ali so mere, teža, obremenitev tal, sprednji in zadnji dostop, kabelski vhod, pogoji okolja in dovoljeni prostori za vzdrževanje potrjeni glede na razporeditev prostora?
• Skladnost:Katere sezname, potrdila in odobritve lokalnih kodeksov zahteva pristojni organ in specifikacija projekta? Ne predvidevajte, da certifikat, naveden v celotnem obsegu proizvajalca, velja za vsako konfigurirano omarico. Preverite dokumente za točno enoto.
• Podpora in evidenca:Ali boste prejeli enovrstični diagram, urnik kroga, zapis nastavitev, komunikacijski zemljevid in oznake o stanju? Ti dokumenti določajo, ali natančna distribucija električne energije ostane uporabna tudi po odhodu ekipe za zagon.

A razvodno nadzorovana razdelilna omarazasluži svoje mesto, ko bo ekipa te odgovore uporabila za vodenje objekta z manj predpostavkami.
