Zunanja integrirana omara

Shangyu CPSY® združuje izkušnje z namestitvijo, odpravljanjem napak, vzdrževanjem in izvajanjem upravljanja obstoječih zrelih aplikacijskih izdelkov in prodajnih izdelkov za prilagajanje inteligentne zunanje integrirane omare posebej za pomembne zunanje omrežne sisteme. Zunanje integrirane omare globoko integrirajo infrastrukturne izdelke podatkovnih centrov, vključno z več podsistemi, kot so UPS, distribucija električne energije, hlajenje, omare, protipožarna zaščita itd., in dosegajo splošno upravljanje vseh sistemov prek sistema za spremljanje, kar poenostavlja proces načrtovanja in gradnje. Uporablja vroče pocinkano pločevino z debelino več kot 1,5 mm, ki je sestavljena iz zunanje škatle, notranjega kovinskega obdelovanca in dodatkov. Uporablja se predvsem za točke gibanja DSLAM navzdol, bazne postaje za brezžično komunikacijo, distribucijo električne energije, mestni prevoz, komunikacijske sisteme nove generacije 5G in omrežja. Celovit poslovni dostop, prenosna preklopna postaja, komunikacijski prenos v sili itd. se prilagajajo različnim zunanjim prizorom, kot so strehe, ulice, gorska območja, ob železnicah ter okolja z visoko in nizko temperaturo, zadovoljevanje potreb strank po varčevanju z energijo in zmanjšanju emisij, hitro uvajanje in potrebe po prilagajanju več scenarijem.

Zunanja integrirana omarica CPSY®

Z razvojem velikega števila novih komunikacijskih uporabnikov, nenehnim izboljševanjem mobilne pasovne širine in inovacijami komunikacijskih storitev bodo še naprej obstajale zahteve po izgradnji komunikacijskega omrežja. Zunanje integrirane omare so integracija in miniaturizacija glavne opreme komunikacijskega mesta, modularizacija podpornih komponent in trend industrijskega razvoja varčevanja z energijo in zmanjševanja emisij zmanjšuje pritisk na uporabniška mesta za pridobivanje informacij in je zasnovan tako, da izpolnjuje potrebe strank po prilagodljivi širitvi. in hitro postavitev. Zunanja integrirana omarica ima zelo dobro toplotno izolacijo in se uporablja v komunikacijskih sistemih, neposredno v omarici A, ki zagotavlja mehansko in okoljsko zaščito notranje komunikacijske opreme v zunanjih podnebnih razmerah. Zanj je značilno, da je izdelan v tovarni, enostaven za transport in namestitev na mestu ter omogoča pooblaščenemu osebju vstop in upravljanje. To je omarica, ki lahko integrira glavno opremo, sistemsko napajanje, komunikacijsko distribucijo enosmerne energije, spremljanje okolja, hladilno opremo, baterije in ozemljitev za zaščito pred strelo ter integrirano omarico, ki zagotavlja zunanje delovno okolje in varnostno upravljanje za bazno postajo.

Zunanja vgrajena omara Shangyu CPSY® je sestavljena iz zunanje škatle, notranjih pločevinastih delov, industrijske klimatske naprave, razdelilne enote, stikalnega napajalnika, UPS-a, rezervne baterije in drugih dodatkov. Sprejema sendvič strukturo okvirja iz kovinskega stebra, celoten material pa je hladno valjana/platirana plošča iz cinka/nerjavnega jekla + sendvič plošča EPS/PU ali izolacijski bombaž PEF različnih debelin. Izdelan je iz visokokakovostne hladno valjane jeklene pločevine ali nerjavečega jekla. Osnova je izdelana iz jeklene kompozitne strukture ali vroče pocinkane plošče debeline 1,5 mm ali več. Površina je izdelana iz antistatičnega procesa plastične obdelave. Ima dobro odpornost na udarce, zaščito pred krajo in staranjem ter je opravil nacionalni razred odpornosti proti prahu in vode IP56. Vrata omare imajo vgrajeno strukturo s tesno režo vrat. Kot odpiranja vrat je >110°. Vrata omare vsebujejo mejno strukturo. Naprava za omejitev vrat ima funkcijo omejitve, ko so vrata v stanju "odprto". Ključavnica vrat ima tritočkovno strukturo vlečne palice in zaklepnega kosa, ki je trdne strukture in močan proti kraji. Notranjost omare je glede na funkcijo razdeljena na prostor za opremo in prostor za baterije. Zunanje integrirane omare vključujejo: 1. zunanje integrirane omare komunikacijske bazne postaje (omare za opremo, omarice za napajanje, omarice za baterije, omarice za napajanje, obsežne omare); 2. Radijske in televizijske zunanje integrirane omare OLT, napajalne in električne zunanje omare ter zunanje omare za širokopasovni dostop, zunanje omrežne omare, zunanje omare s konstantno temperaturo, zunanje omare, odporne proti dežju, zunanje majhne omare za opazovalne postaje, zunanje varnostne omare za video nadzor.

Glavni tehnični kazalniki delovanja

1. Pogoji uporabe: temperatura okolja -40℃~+60℃. Če je temperatura previsoka, je priporočljivo namestiti zaščito pred soncem; vlažnost okolja ≤95﹪ (pri +40 ℃); atmosferski tlak 70kPa~106kPa;

2. Omara ima sendvič strukturo, ki je razdeljena na dve vrsti: 1. Dvoslojna pločevina + PEF izolacijski bombaž; 2. Pločevinasti okvir + EPS/PU sendvič plošča debeline 45mm.

3. Material ohišja: 1,5 mm debela hladno valjana jeklena plošča/pocinkana plošča/aluminijasta plošča/plošča iz nerjavečega jekla + 10-40 mm debel PEF izolacijska vata/45 mm debela EPS barvna jeklena sendvič plošča, U-steber 2 mm, nosilni okvir 1,5 mm, okrasni in protiprašni deli 1,2 mm; površinska obdelava: razmaščevanje, odstranjevanje rje in luženje, fosfatiranje proti rji (ali galvanizacija), brizganje plastike

4. Sestava omare: omara + vrata omare + podnožje + zgornji pokrov + stojalo + ključavnica omare, fotovoltaika + shranjevanje energije + polnilni kup DC (izbirno)

5. Vrsta omare: 1/2/3 enota, ena kabina, sprednja enojna vrata ali sprednja in zadnja vrata (neobvezno)

6. Vrata in ključavnica vrat: vrata omare imajo vgrajeno strukturo s tesno režo vrat; kot odpiranja vrat je> 110 °, mejna struktura pa ima močne lastnosti proti kraji; vratna ključavnica ima tritočkovno strukturo vlečne palice in zaklepnega kosa ter ključavnico ali elektronsko ključavnico (izbirno)

7. Mehanska trdnost: omarica lahko prenese obremenitev ≥600 kg, vsaka površina lahko prenese navpični pritisk >980N, najbolj zunanji konec pa lahko prenese navpični pritisk >200N po odpiranju vrat.

8. Prečni prerez bakrenega jedra v ozemljitveni žici mora biti >16-50㎟, upor zaznavanja pa <0,1Q

9. Način vnosa kabla: spodnji vhod in izhod. Vodi za izmenični tok, vodi za enosmerni tok, signalni vodi in ozemljitvene žice morajo biti napeljane ločeno in ločeno vezane;

10. Način namestitve opreme: 19/21-palčno nastavljivo standardno stojalo je nameščeno v omari za opremo.

11. Način hlajenja: izmenjava toplote ali klima (AC1500W), ventilator + klima

12. Storitve po meri: prilagoditev velikosti, prilagoditev notranje strukture, prilagoditev barve omarice, privzeta mednarodna siva RAL7035, profesionalno pršenje prahu na prostem

13. Način namestitve: notranja ali zunanja, debelina dna omare ≥2,0 mm vroče pocinkana jeklena plošča, višina dna omare ≥200 mm, okrog dna nameščene pregrade za preprečevanje napadov živali

13. Tip glavnega vezja: trifazni most, dvojna anti-zvezda; komponente usmernika: tiristor, dioda, koeficient tokovne neenakomernosti komponent na istem kraku: <0,15

15. Število impulzov v eni omarici: 6, 12, 24 impulzov (več usmerniških omaric v kombinaciji s faznim zamikom usmerniškega transformatorja lahko tvori enakovrednih 36, 48, 60, 72 impulzov)

16. Odporna napetost: Odporna napetost med ozemljitveno napravo in kovinskim obdelovancem škatle ni manjša od 3000 V (DC)/1 min;

17. Sistem za nadzor temperature: Oprema v omaricah bo med delovanjem proizvedla veliko toplote, kar bo povzročilo dvig temperature v ohišju, kar bo skrajšalo življenjsko dobo elektronskih komponent in celo povzročilo izpade. Zato je treba za nadzor temperature v omari uporabiti opremo za nadzor temperature, da se zagotovi normalno delovanje komunikacijske opreme in hkrati izboljša življenjska doba in zanesljivost elektronske opreme.

18. Izolacijska upornost: izolacijska upornost med ozemljitveno napravo in zlatim obdelovancem škatle ni manjša od 2X104M /500V (DC);

19. Kompresorska klimatska naprava: klimatska naprava DC 300W-1500W (izbirno)

20. Debelina toplotnoizolacijske plasti: 50 mm, dobra toplotna izolacija, toplotna prevodnost <0,472/(m2.k); stopnja zaščite omarice: IP56;

21. Vsa prevodna prekrivanja zbiralk so rezkana, s hrapavostjo, boljšo od Ral.6, ravnostjo, boljšo od 25 μm, nizko kontaktno odpornostjo in nizko izgubo moči.

22. Integrirana omara združuje hladilni sistem, sistem omar, sistem za distribucijo električne energije, neprekinjeno napajanje, sistem za dinamično spremljanje okolja in sistem ožičenja, potreben za računalniško sobo. Industrija in radiodifuzija ga vnaprej nastavita in ga je mogoče hitro oblikovati na kraju samem, da zadosti potrebam hitrega zagona storitev podatkovnega centra.

Parameter vgrajene zunanje omarice CPSY® (specifikacija)

CPSY® Outdoor Integrated Cabinet Lastnosti in uporaba

Lastnosti:

1. Lahko na daljavo pooblasti pooblastilo za odklepanje, na daljavo spremlja in beleži stanje zaklepanja vrat, čas odpiranja in zapiranja ključavnic ter informacije o odklepanju.

2. Kabinet sprejme metode varjenja, montaže in montaže. Konstrukcija je trdno varjena in ima dobro nosilnost. Primeren je za namestitev v več scenarijih na gorskih vrhovih in strehah. Je razširljiv in se lahko poveže s platformami tretjih oseb.

3. Uporabite popolno CNC obdelavo za oblikovanje ohišja iz aluminijeve zlitine ali nerjavečega jekla, da učinkovito preprečite lokalno pregrevanje ohišja; celotno ohišje je poškropljeno s plastiko ali pobarvano, da prepreči rjo, korozijo, prah, sonce in dež.

4. Integrirana zasnova, hitra uvedba, plug-and-play, visoka integracija, majhen odtis, kratko obdobje gradnje, prihranek prostora, enostavna širitev in selitev, nizki stroški gradnje in nizka poraba energije

5. Modularna zasnova distribucije električne energije, napajanja, hlajenja itd., konfiguracija na zahtevo, visoka zanesljivost, brez vzdrževanja, zagon in zaustavitev z enim klikom, hitra montaža, ujemanje več scenarijev; prilagodljiv različnim kombinacijam elektroenergetskih sistemov, kar olajša nadgradnjo

6. Popolnoma zaprta zasnova, okolju prijazna, toplotnoizolacijska in varčna z energijo, vrhunska zmogljivost, izolacija in antistatičnost, odpornost proti prahu in koroziji, izboljšanje varnosti in podaljšanje življenjske dobe usmerniške opreme.

7. Visokozmogljiva rešitev za odvajanje toplote, industrijske klimatske naprave za montažo na vrata/stran, industrijska prezračevalna oprema, zračno hlajenje in zasnova izolacijske plasti, stabilna in zanesljiva, dolga življenjska doba, nižja temperatura in vzdrževanje stalne temperature in vlažnosti v kabinet

8. Zunanja ključavnica za vrata omare proti kraji, visoka stopnja zaščite IP56, se lahko popolnoma spopade z težkimi zunanjimi okolji in različnimi vrstami vremena.

7. Popolni zaščitni ukrepi, spremljanje temperature zraka, vlažnosti, temperature vode, tlaka vode v realnem času, pretoka vode, puščanja vode, količine zraka, temperature komponent itd. v omari, ni potrebe po pregledu mesta.

9. Pametna ključavnica proti kraji, zajem kamere; zgornji del je nagnjen navzdol, da prepreči dež, protiprašna mreža na kabelskem vhodu pa preprečuje mrčes in prah, je enostavna za čiščenje in popravilo ter je odporna proti koroziji.

10. Stabilno in zanesljivo dinamično spremljanje okolja, vsestransko zaznavanje alarmnega signala, poročanje o alarmnih informacijah v realnem času; lahko realizira in naloži alarme, kot so izpad električne energije, izpad električne energije, nadzor dostopa, temperatura, vlaga, dim, potopitev v vodo, napetost baterije itd. (izbirno).

11. Sprejetje zasnove na najvišji ravni je struktura posameznih omar in skupnih omar enaka, z rezerviranimi vmesniki za namestitev. Klimatske naprave lahko po potrebi povečate ali zmanjšate. Izdelek je enostaven za razširitev, vzdrži pritisk in deformacijo; komponentni stiskalni fiting ima uravnoteženo zasnovo s fiksno silo in dvojno izolacijo;

12. Inteligentno odpravljanje napak z enim klikom, učinkovito delovanje, opremljeno z visoko učinkovitim rektifikacijskim modulom, zasnovo nadzora temperature ter analizo in upravljanjem energetske učinkovitosti na ravni lokacije, zaradi česar je delovanje učinkovitejše.

13. Sprejmite prilagajanje, združite različne značilnosti različnih projektov in uporabite okolja za prilagajanje, bolj v skladu s potrebami na kraju samem, ter pravočasno in učinkovito dosegajte zadovoljstvo strank.

14. Kabinet ima veliko zmogljivost, strukturo z več vrati, prilagodljiv notranji prostor za namestitev in obliko videza, enostavno namestitev in vzdrževanje, spremljanje in odziv na bližnjem koncu v omari pa sta bolj pravočasna, natančna in učinkovita;

15. Standardno je opremljen z vmesniki kategorije 6, ki podpirajo različne zunanje naprave; zunanji vmesnik za zasilno napajanje je rezerviran, notranje naprave pa se med izpadom električne energije lahko napajajo preko zunanjega sistema napajanja.

16. Uporabite kable, ki zavirajo gorenje, opcijsko razdelilno enoto za izmenični tok ali razdelilno enoto za enosmerni tok (svetilna telesa DC-48V); izbirna litijeva baterija/svinčeno-kislinska baterija kot rezervno napajanje (izbirno)

17. Integrirana električna napeljava in sistem za distribucijo električne energije AC/DC s primerno razporeditvijo, prilagodljivimi metodami ožičenja, enostavnim upravljanjem in vzdrževanjem vpeljave kablov, pritrditve in ozemljitve, kot so žlebovi za kable in stojala za upravljanje kablov.

18. Način vnosa kabla v omarico je od spodaj. Napajalni kabel, signalni kabel in optični kabel imajo neodvisne luknje za kabelske vhode in ne bodo motili drug drugega.

19. Glavna oprema, oprema za nadzor temperature in moduli ožičenja v omari so zasnovani v ločenih predelih, da se olajša prihodnje stopenjsko vzdrževanje.

20. Visoko učinkovita rešitev za oskrbo z električno energijo na prostem, preprosta vzpostavitev lokacije, kompaktna zgradba sistema, omarica podpira hitro montažo, podpira več vnosov in izhodov energije, zaradi česar sta izbira lokacije in gradnja preprostejša.

21. Inteligentni alarmi, razvrščena časovna in regionalna poročila lahko zbirajo več vrst informacij in izpolnjujejo splošne tehnične zahteve projekta odstranitve lokacije; lokalni alarmi so povezani z oddaljenimi alarmi, visoko natančnim oddaljenim centraliziranim nadzorom in stranmi za podporo oddaljenih alarmov, e-pošto in besedilnimi sporočili.

22. Inteligentna povezava, odpiranje vrat je povezano z osvetlitvijo in fotografiranjem; temperaturni senzor je povezan z zagonom in zaustavitvijo klimatske naprave, temperaturni senzor + status klimatske naprave je povezan z zasilnim prezračevanjem, temperaturni senzor + senzor dima je povezan z gašenjem požara.

23. Inteligentno zaznavanje: elektronska ključavnica in magnetni senzor za nadzor dostopa na ravni omare v kombinaciji z različnimi avtoriziranimi metodami odpiranja vrat, prstnim odtisom, obrazom in geslom, izbirnimi zvočnimi in vizualnimi alarmi ter kamerami

24. Inteligentno delovanje in vzdrževanje za vse uporabnike spletnega mesta lahko realizira spremljanje delovanja na oddaljenem mestu in zbiranje podatkov, kot tudi ustvarjanje poročil o delovanju, podpira mobilno aplikacijo, napovedovanje napak v realnem času in hitro določanje položaja, kar osebju, ki upravlja in vzdržuje, pomaga, da se osredotoči na temeljne težave pravočasno, z nekaj dežurnimi ljudmi In daljinsko upravljanje in vzdrževanje, sistemski inženirji zagotavljajo spletno pomoč kadar koli, sistem za podporo delovanju in vzdrževanju pa je bolj inteligenten.

Standardi izdelkov

Učinkovitost ključavnice proti uničenju izpolnjuje zahteve razreda B v GA/T 73-1994.

Izpolnjujejo zahteve IP55 v GB 4208-2008

Izpolnjujejo zahteve IP45 v GB 4208-2008

Skladnost z industrijskim standardom YD/T1537-2015 zunanjim testom omar za komunikacijske sisteme

Skladnost s standardom YD 5083-2005/YD5096-2005 za testiranje učinkovitosti potresne odpornosti telekomunikacijske opreme

Upoštevajte zahteve GB5169.7 testa za zaviranje gorenja A

Upoštevajte zahteve glede površine odprtin za izpust vodika iz nacionalnega standarda GB7260.1

Ustreza zahtevam razreda B za zaščito pred vandalizmom v GA/T 73-1994 "Mehanska ključavnica proti kraji"

Aplikacije:

Pogosto se uporablja v hitrih sistemih cestninjenja ETC brez postankov, hitrih železniških progah, omrežnih komunikacijah, avtocestah, državnih omrežjih, mestnih podzemnih železnicah, okoljskem nadzoru, brezžičnih komunikacijskih baznih postajah, vključno s sistemi 3G nove generacije, komunikacijskimi/omrežnimi integriranimi storitvami , stikalne postaje za dostop/prenos, komunikacija/prenos v sili itd., kemična industrija, talilništvo, izdelava papirja, proizvodnja vodika, nafta, rudarstvo, vojaška industrija, znanstvene raziskave, radio in televizija, nadzorna postaja, električna energija, energija, transport, varnost, ojačevalnik moči, projekcija, nadzor razsvetljave in druge industrije, poslovne enote (telekomunikacije, finance, energetika, radio in televizija, maloprodaja), mala podjetja, podružnice velikih podjetij, vlada, izobraževanje, zdravstvena oskrba, robni podatkovni centri računalništva v oblaku, industrijske in komercialne zasilne oskrbe z električno energijo, prestavljanje konic, zmanjšanje konic in polnjenje dolin, razširitev sistema, novo glajenje energije Večina scenarijev uporabe, kot je izhod, zagotavljanje visokozmogljivega enosmernega napajanja bremenom itd.

Servisni sistem:

1. Vzorci izdelkov pred prodajo

--Specializirano osebje izvaja poglobljene raziskave o potrebah strank, popolnoma razume potrebe strank ter brezplačno načrtuje in izdeluje risbe.

--Zagotovite brezplačne brošure o izdelkih, vzorce, poročila o preskusih, ponudbe, stik s prevozom in druge storitve

2. Prodaja gradbenih storitev

--Razpored proizvodnje uredite glede na dobavni rok, ki ga zahteva stranka

-- Med proizvodnim procesom strogo izvajajte nadzor kakovosti

--Močna logistična podpora

3. Poprodajna storitev sledenja

--Sledenje in obravnavanje mnenj o kakovosti izdelkov; izvajanje ponovnih obiskov pri uporabnikih za pomoč pri reševanju težav

--Zagotavljanje storitev testiranja gradbenih proizvodov in zagotavljanje brezplačne hitre dostave na gradbišče za manjkajoče materiale in rezervne dele.

Navodila za namestitev

1. V skladu s potrebami načrtovanja omrežja je integrirano omarico mogoče namestiti na tla, streho, ob cesti, pobočju in na drugih območjih. Lahko se namesti blizu tal ali nad glavo. Pri nameščanju na območjih, ki so izpostavljena poplavam, je treba upoštevati zahteve za preprečevanje poplav.

Zaradi enostavne strukture podpira dva načina montaže: popolna montaža (dvig na mestu celotne pošiljke) in montaža (montaža na mestu dostave delov):

Montažne: Po potrebi so montažne integrirane omare integrirane in nameščene v proizvodnih tovarnah in skladiščih. Lahko zadovolji potrebe kopenskega prevoza, pomorskega prevoza ali zračnega prevoza ter lahko izpolni zahteve glede udarcev, vibracij in dviganja med prevozom.

Sestavljen tip: po potrebi se komponente integrirane omare lahko prepeljejo na lokacijo za standardizirano montažo.

2. Večja moč integrirane omare zahteva debelejše kable, pri načrtovanju jarka pa je treba v celoti upoštevati površino preseka kablov.

3. Zunanja omarica uporablja metodo vnosa kabla navzdol. Da bi preprečili vdor tujkov, ob strani zunanje omarice ni odprtine za vhod kabla, zato je treba kabel vpeljati skozi jarek. Zato je treba jarke predhodno nastaviti na mestu.

4. Omarica vse v enem uporablja spodnji kabelski vhod, jarek pa mora imeti potrebno zasnovo, ki je odporna na prah in glodavce, da se prepreči vstop tujkov. V jarku je potrebna zasnova, ki je odporna na vodo in vlago, da se prepreči staranje kabla in kratek stik, kar bo vplivalo na normalno delovanje zunanje omarice.

5. Ne odpirajte vrat omare, ko je vlažnost zraka 95%. Izogibajte se odpiranju vrat omare, izvajanju vzdrževalnih del ali popravil v deževnih ali vlažnih vremenskih razmerah.

6. Namestitev lahko izvajajo samo strokovnjaki. Med postopkom namestitve dosledno upoštevajte navodila v uporabniškem priročniku.

7. Pred namestitvijo je treba odklopiti vsa stikala notranje in zunanje sprednje stopnje, počakati 15 minut in preveriti, ali so vsa brez napajanja.

8. Opozorilno oznako je treba pustiti na odklopljenem položaju, da preprečite ponovni vklop med postopkom namestitve. Potrebna je potrebna ozemljitev in kratkostični priključek.

9. Z deli pod napetostjo je treba po potrebi ravnati in jih izolirati z izolacijskimi materiali, da preprečite poškodbe osebja.

10. Po prekinitvi vsega vhodnega napajanja počakajte 35 minut, preden odprete vrata za pregled. Preden odprete vrata omarice, se prepričajte, da v notranjosti ni električne energije.

11. V normalnih okoliščinah za zaustavitev uporabite običajne postopke zaustavitve. V izrednih razmerah je treba uporabiti zasilni izklop, da se zagotovi hiter odziv in zaščiti varnost ljudi in opreme.

12. Pri izbiri mesta je običajno izbran prostor z dobrim prezračevanjem in nameščen na odprtem prostoru ali na tleh. Na splošno ni primeren za namestitev v stanovanjske hodnike ali stanovanjske sobe, sicer bo vplival na učinek prezračevanja in odvajanja toplote, hrup pa bo motil prebivalce, ko oprema deluje. .

13. Komponente, sestavni deli, deli, pomožna oprema in namestitveni vmesniki zunanje integrirane omare so vsi standardni in univerzalni ter so v glavnem izdelani iz kovinskih materialov; pri uporabi stoječe namestitve je treba zagotoviti zanesljivo podlago iz jeklenega kanala ali cementa. Pomol naj bo oddaljen od nizko ležečih območij in območij z visoko stopnjo prahu ter mora imeti ustrezne ozemljitvene vrste.

14. Zahteva se, da na zunanji strani ohišja ni izpostavljenih vijakov, da se izognete kraji zaradi zunanjega razstavljanja; omarica je opremljena z osnovno strukturo in senčnikom, ki se lahko bolje izogneta koroziji zaradi puščanja dežja, medtem ko morajo vrata omarice uporabljati način zaklepanja z več kliki.

CPSY® Outdoor Integrated Cabinet Podrobnosti

V primerjavi s podobnimi izdelki ima CPSY® Outdoor Integrated Cabinet naslednje prednosti:

● Visoka varnost, uporaba zaščite EMC/RFI, stopnja odpornosti proti potresu 8/9, zasnova strukturne ključavnice vrat omare proti kraji, ki je ni mogoče razstaviti, in visok koeficient proti vandalizmu.

● Ognjevarna izolacijska varnostna zasnova, izdelana iz hladne gadolinijeve jeklene plošče ali okolju prijazne prevlečene plošče, z dobrimi mehanskimi lastnostmi, veliko nosilnostjo, kompaktno in razumno strukturo ter dobro zamenljivostjo.

● Škatla ima značilnosti zaščite pred soncem, zaščite pred dežjem, odpornosti proti koroziji, dobre požarne odpornosti, izolacije in vzdržljivosti. Je popolnoma prilagodljiv zunanjemu okolju in ima življenjsko dobo 15 let, kar je več kot 20 % več kot pri zračnem hlajenju.

● Sprejema standardno 19-palčno ali 21/23/24-palčno zasnovo stojala ali je zasnovan kot nosilec baterije itd., ki ga je mogoče na zahtevo razširiti in je zelo vsestranski. Izdelava nestandardnih pločevinastih fiksnih konstrukcij je možna tudi po dejanski situaciji naročnika (opcija).

● Visoka stopnja zaščite, stopnja zaščite IP56, nizka raven hrupa, stalna regulacija temperature, temperaturna razlika celic med omarami ≤3 ℃, struktura pločevine in metoda varjenja dodatno izboljšata odpornost proti vodi, prahu, koroziji in UV.

● Je enostaven za namestitev in ga je mogoče prilagodljivo namestiti na streho ali ob cesti v skladu z zahtevami lokacije. Ima močno toleranco na podnebje in vreme ter se lahko prilagodi različnim nizkim temperaturam dežja in snega, visokemu mrazu in vročini, peščenim viharjem in vetrovnim območjem.

●Uporabite ognjevarne in ognjevarne izolacijske materiale (kabli, gumijasti trakovi, izolacijski bombaž) in vključite sistem za nadzor temperature (z uporabo ventilatorjev, toplotnih izmenjevalnikov ali klimatskih naprav za mešano odvajanje toplote), da dosežete konstanten temperaturni učinek v ohišju. .

● Inteligentna zasnova požarne povezave, požarna zaščita na ravni PACK, zaznavanje bližnjega konca, samodejni odziv na gašenje požara, hitro, natančno, pravočasno in učinkovito, kar lahko zmanjša izgube;

● Prihranite čas, delo in prostor. V primerjavi s tradicionalnimi omarami zavzemajo zunanje integrirane omare manjšo površino – zmanjšane za več kot 90 %, skrajšano obdobje gradnje – skrajšano na 1/10 prejšnjega časa in zmanjšano število enot med posameznimi funkcionalnimi moduli. Točke napak na poti, kar močno izboljša združljivost med sistemi.

●Vizualno spremljanje, visoka stopnja integracije, daljinsko centralizirano upravljanje, več napetostnih izhodov, varnostno kopiranje n+1 in je opravil edino certificiranje informacijske varnosti informacijskih izdelkov za spremljanje okolja v industriji.

● Nenadzorovan nadzor podatkov v realnem času, večkanalni prikaz na lokalnih velikih zaslonih, mobilnih APLIKACIJAH in brskalnikih WEP ter podpora za centralizirano mreženje na več območjih in omarah.

●Uporaba varjene konstrukcije in zunanjega elektrostatičnega postopka pršenja prahu zagotavlja mehansko trdnost, togost in korozijsko zanesljivost omare.

● Zasnova transformatorja pomožnega vira z dvojnim dotikom, primarno stran je mogoče priključiti na napajalnik 480 Vac ali 400 Vac in je združljiv z 2 napetostima glavnega omrežja.

Integracija lahko znatno zmanjša najemnino zemljišč operaterjev in sistemsko programsko opremo za upravljanje

● Inženirska namestitev je izjemno preprosta, vsi podsistemi so vnaprej nameščeni v omari, tovarna je v celoti odpravljena, izdelek je zapakiran in transportiran kot celota, namestitev na kraju samem pa je končana v 2 urah.

Razvrstitev zunanjih integriranih omar

--Zunanje integrirane omare po funkcijski klasifikaciji delimo na omare za opremo (kabine za opremo) in baterijske omare (kabine za baterije).

(1) Omara za opremo: omara za opremo uporablja klimatsko napravo ali prezračevanje za odvajanje toplote (toplotni izmenjevalniki se lahko uporabljajo tudi kot oprema za odvajanje toplote), MTBF≥50000h-250000h, omara za opremo je razporejena na desni strani omare in je ločen od prostora za baterije s pregrado, da se olajša toplotna izolacija prostora za opremo.

(2) Baterijska omarica: uporablja se za namestitev baterij, s ciljem zagotavljanja zanesljive oskrbe z energijo za vse fiksne obremenitve v industriji in komercialnem področju. Preko vmesnika s krmilno enoto je mogoče prilagodljivo konfigurirati različne aplikacije, podatke o delovanju akumulatorskega sistema pa je mogoče izmenjati z drugo opremo, baterijska omarica za odvajanje toplote uporablja klimatsko napravo ali polprevodniško hlajenje. Zunanji paneli omare so polepljeni s termoizolacijsko vato za doseganje toplotno izolativnega učinka. Omarica je opremljena tudi s senčnikom za doseganje zaščite pred soncem in vodoodpornega učinka. Omara je opremljena z izpušno napravo za izpust škodljivih plinov, ki jih proizvaja baterija.

--- Glede na velikost in mesto namestitve ter transporta ga lahko razdelimo na dve vrsti: integralni tip in sestavljeni tip.

Celotna zunanja integrirana komunikacijska računalniška soba je sestavljena v tovarni in je primernejša za projekte širokopasovnega dostopa in oddaljenih modulov računalniške sobe.

Montažno računalniško sobo je mogoče namestiti in zgraditi na mestu namestitve, tako da jo je mogoče uporabiti na kateri koli ustrezni lokaciji in projektu.

--Glede na funkcionalno klasifikacijo se zunanje integrirane omare delijo na IT servisne omare in ETC omare.

Omarice za storitve IT se uporabljajo v računalniških sobah podatkovnih centrov, predvsem za konfiguracijo strežnikov in stikal;

ETC kabinet ima naslednje značilnosti:

(1) Omare ETC se morajo prilagoditi različnim zapletenim podnebnim okoljem: izpostavljenost soncu, odporne na prah, vodoodporne, odporne na vlago, plesen, odporne na slano prho, odporne proti rji in morajo biti odporne na veter in potres.

(2) Sprejeta je inovativna konstrukcijska zasnova "sestavljenega modularja", ki jo je mogoče hitro namestiti na mestu. Vsak funkcionalni modul se vgrajuje korak za korakom, žična korita, luknje in vtične sponke pa so rezervirane; oprema je enostavna za namestitev, napeljava kablov pa priročna in lepa.

(3) Vključite napajanje za pretvorbo električne energije, napajanje UPS (N+1) in baterijsko opremo, klimatsko opremo, opremo za distribucijo električne energije, opremo za omrežni prenos, opremo za spremljanje okolja, zaščito pred strelo, protipožarno zaščito, inteligentni nadzor dostopa, podatke za spremljanje dinamičnega okolja zbiranje/alarm/ Združuje več funkcionalnih modulov, kot sta enota kamere in inteligentni nadzor temperature, v enega in ima lastnosti proti kraji, odpornosti proti prahu, vodoodpornosti, proti koroziji, visoke zanesljivosti, visoke integracije, enostavnega vzdrževanja, dolge moči zmogljivost shranjevanja, spremljanje v realnem času, inteligentno zgodnje opozarjanje itd.

(4) Zagotavlja predvsem integrirano shranjevanje strojev za krmiljenje portalnih pasov, industrijskih stikal, osebnih računalnikov cestninskih sistemov in druge opreme ter zagotavlja zanesljivo napajanje in rezervno napajanje za portalno opremo, da se zagotovi zanesljivo delovanje ključne obcestne proizvodne opreme.

(5) V omarici ETC so PC cestninski sistem, krmilnik voznih pasov, antenski krmilnik, RSU (Road Side Unit) in druga poslovna oprema. Hitre ceste v različnih provincah imajo svoje posebne zahteve in zasnovani so stroji z eno kabino, dvojno kabino in tremi kabinami. vrsto zadovoljiti.

(6) Funkcija daljinskega upravljanja omrežja. Sistem za upravljanje delovanja in vzdrževanja zaledne opreme, ki ga podpira avtocestno integrirana pametna omarica Yitong Technology, lahko zadovolji potrebe stranke A in na daljavo spremlja stanje opreme v avtocestno integrirani pametni omarici (delovni status opreme, pretvornik). in stanje popravljenega napajanja, stanje okolja, stanje odpiranja in zapiranja vrat itd.), ravnanje z nepravilnostmi pri delu ali okvarami opreme (samodejni pregled, aktivni alarm, 1000 zapisov v dnevniku, določanje položaja GPS, avtomatska oprema na spletu itd.), časovno oddaljeno upravljanje (povpraševanje po informacijah, konfiguracija parametrov, avtomatska sinhronizacija, daljinsko krmiljenje stikala itd.).

--Glede na količinsko klasifikacijo so zunanje integrirane omare razdeljene na zunanje integrirane omare z eno kabino, zunanje integrirane omare z dvojno kabino in zunanje integrirane omare s tremi kabinami.

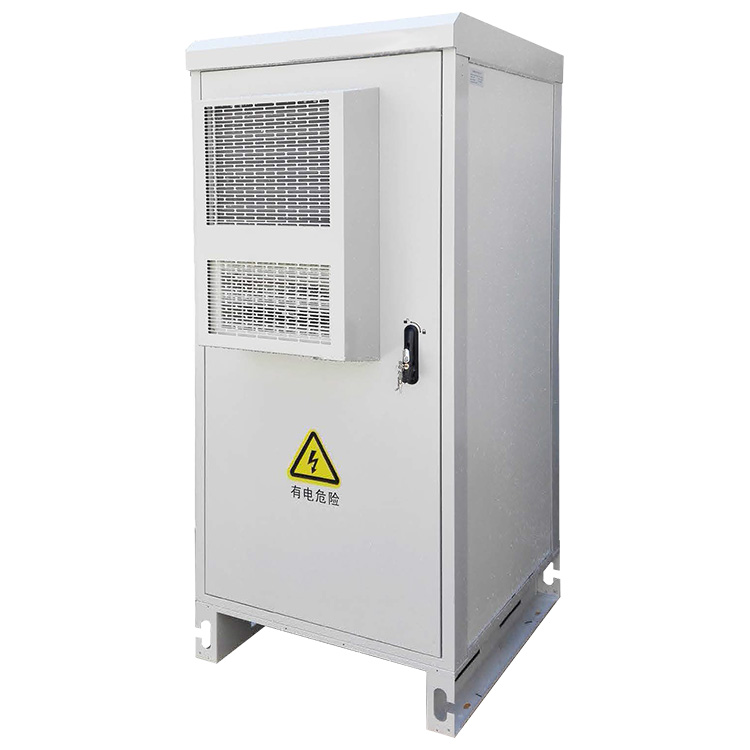

1. Zunanja integrirana omara z enojno kabino

Oblika enojne konfiguracije omarice: omarica je razdeljena na različne funkcionalne predelke, ki so sestavljeni iz prostora za opremo in prostora za baterije. Običajno kabina opreme sprejme vrsto izmenjave toplote ali metodo zračnega hlajenja. Predal za baterije lahko izbere neposredno prezračevanje ali uporabi polprevodniško hlajenje ali hlajenje s klimatsko napravo glede na podnebne razmere dejanskega kraja uporabe.

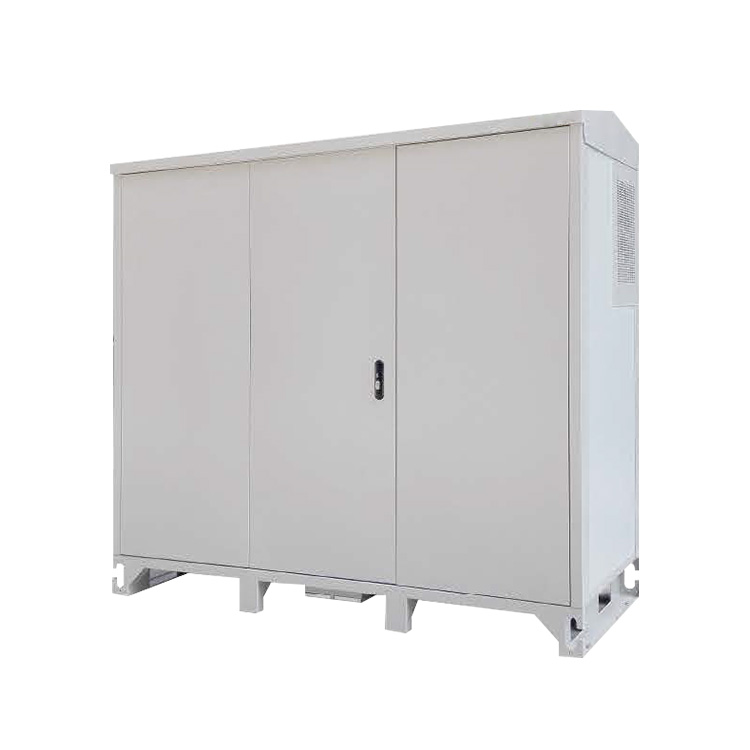

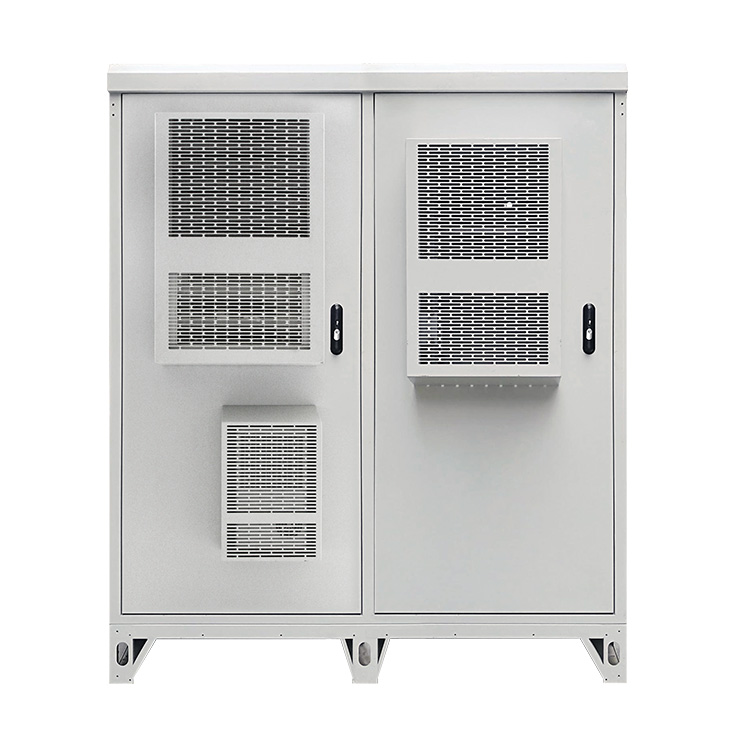

2. Zunanja integrirana omara z dvojno kabino

Konfiguracija dveh kombiniranih omar: omara je razdeljena na različne funkcionalne predelke, ena omara je sestavljena iz prostora za opremo + prostora za baterije, druga omara pa je omara BBU. Kabina z opremo običajno uporablja izmenjavo toplote ali hlajenje zraka (odvisno od uporabe opreme se lahko uporablja tudi klimatska naprava), BBU pa lahko uporablja hlajenje zraka ali izmenjavo toplote.

3. Zunanja integrirana omara z dvojno kabino

Za konstrukcijski model skupnih baznih postaj ali mest z dvojnim omrežjem, kot sta omrežje GSM in omrežje 3G, se zaradi velike zmogljivosti mesta običajno uporabljajo tri omare. Običajno je sestavljen iz omarice za opremo 1 + omarice za opremo 2 + omarice za baterije. Prostor za opremo običajno uporablja izmenjavo toplote ali zračno hlajenje, prostor za baterije pa uporablja polprevodniško hlajenje in hlajenje klimatskih naprav.

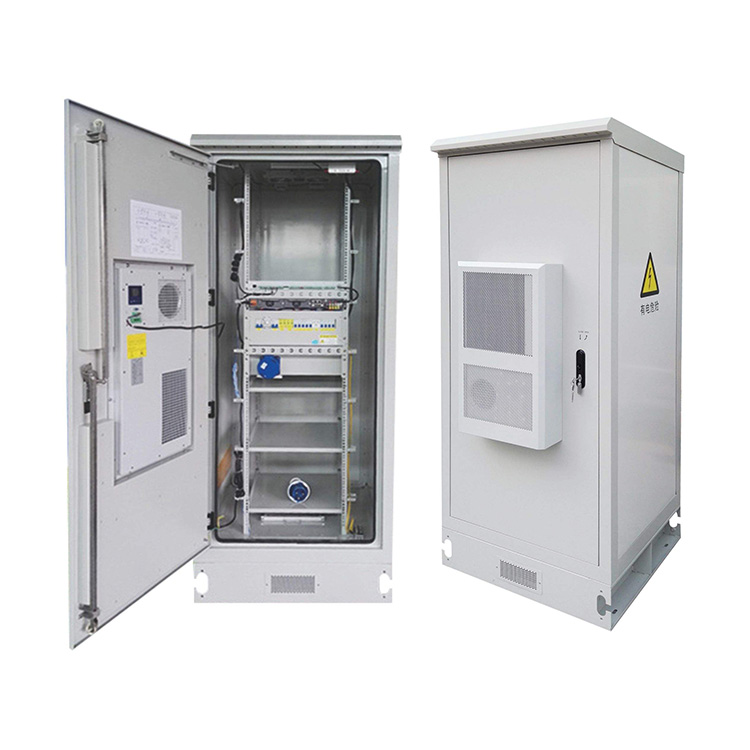

Sestava zunanje integrirane omare

Sestavljen je iz ohišja, glavne opreme OLT, vgrajenega sistema za napajanje z enosmernim tokom, enote za distribucijo električne energije, klimatske naprave in hladilnega sistema v ohišju, napajalnika UPS, paketa rezervnih baterij, optične distribucijske enote ODF, enote za spremljanje dinamičnega okolja, sistema osvetlitve omarice itd. .

Zunanje integrirane omare OLT se lahko uporabljajo na stanovanjskih podzemnih parkiriščih, hodnikih, strehah, zelenih pasovih in drugih scenarijih. Ima modularno zasnovo, majhno velikost in zelo preprosto namestitev. 2-3 osebe lahko enostavno dokončajo pritrditev in namestitev opreme. Celotna omara je lahko zasnovana kot enojna ali dvojna kabina, ki vključuje glavno opremo OLT, vgrajen stikalni napajalnik (usmerniški modul), rezervno baterijo, hladilni sistem, optično distribucijo ODF in druge dele, omara je visoko integrirana, ima prednosti zeleno varstvo okolja, nižji obratovalni stroški in enostavna konstrukcija;

(1) Glavna oprema OLT: Združljivo z namestitvijo 19-palčne in 21-palčne standardne glavne opreme OLT.

Vgrajeni enosmerni napajalni sistem: uporablja 48V60A, 90A enosmerni napajalni sistem in zagotavlja integracijo nadzora omare in izhod na napajalni sistem. Opremljen z nadzornimi vrati za baterijo;

(2) Enota za distribucijo električne energije: enota za distribucijo električne energije zagotavlja vhodno stikalo za oljni stroj/omrežno zaporo, vodoodporen vmesnik za mobilni stroj za olje, modul za zaščito pred strelo ravni B+C, izhodno zračno stikalo DC, izhodno zračno stikalo AC, vzdrževalno vtičnico itd. ;

(3) Hladilni sistem klimatske naprave: za odvajanje toplote se uporabljajo klimatske naprave s kompresorjem AC in pomožni ventilatorji. Na splošno se za oblikovanje hladilnega sistema uporablja klimatska naprava s hladilno zmogljivostjo 500 W/1500 W in pomožni ventilator.

(4) Paket baterij: Zagotavlja namestitveni prostor za 4 baterije pod 150 Ah/12 V, ki lahko zadostijo življenjski dobi baterije ene same naprave OLT za več kot 3 ure.

(5) Enota za spremljanje dinamičnega okolja: Zagotavlja alarme za nadzor dostopa, poplave, dim, nenormalnosti električnega omrežja in nenormalnosti temperature ter uporablja vmesnik RS485 za povezavo z glavno napravo OLT za nalaganje nadzornih signalov v sistem dinamičnega okolja.

(6) Optična distribucijska enota ODF: integrirani 12-jedrni, 24-jedrni, 36-jedrni, 48-jedrni, 72-jedrni, 144-jedrni, 288-jedrni, 576-jedrni FC-FC dispečerski okvir, ki se uporablja za zaključek zunanjih optičnih kablov in priključkov na strani opreme.

(7) Napajalnik UPS: Na splošno se uporablja napajalnik UPS z močjo 2KW ali 3KW.

(8) Osvetlitev omarice: Vsaka neodvisna kabina je opremljena s kompletom LED razsvetljave 48 V/220 V. LED luči lahko prižgete, ko odprete vrata omarice.

(1) Glavna oprema OLT

Notranjost omarice vsebuje vgrajen stikalni napajalnik, inverterski napajalnik, 100AH ​​48V (železna litijeva baterija, svinčeno-karbonska gel baterija, svinčeno-kislinska baterija brez vzdrževanja, gel baterija po izbiri), napajalna zaščita pred strelo, razdelilna enota za napajanje, dinamična spremljanje okolja, kamera, brezvodne klimatske naprave, ventilatorji, luči in senzorji. Enote v ohišju imajo standardno 19-palčno namestitev in so enostavne za ožičenje. Vsako enoto je mogoče zamenjati neodvisno. Omarica je primerna za uporabo v zunanjih okoljih in je odporna na dež, prah, prezračevana in odvaja toploto, odporna na UV žarke (proti staranju), proti kraji in rji; omara ima očitne oznake, ki označujejo namen omarice itd.; velikost omare je odvisna od števila in velikosti podporne opreme. Načrtujte in rezervirajte dovolj prostora za lažjo namestitev in vzdrževanje opreme. Območje delovne temperature je -40 ℃ ~ + 85 ℃, delovna vlažnost je ≤95 % RH; območje delovne napetosti šasije je AC165~AC264V; stopnja zaščite ustreza IP65.

(2) Enota za distribucijo električne energije

Omarica je opremljena z razdelilno enoto 3U. Enota za distribucijo električne energije je sestavljena iz 1 kanala 32A/2P omrežnega vhoda, 1 kanala 32A/2P vhoda oljnega generatorja (z zaklepanjem), 1 kanala B-level/2P zaščite pred strelo, 2 kanala 32A/1P in 4-kanalnega inteligentnega odklopnika AC izhod, 2-kanalni 16A/1P DC izhod in bakrena plošča tvorita razdelilno enoto za centralno napajanje opreme.

(3) Hladilni sistem klimatske naprave

Sprejema energetsko varčno DC brezvodno klimatsko napravo s spremenljivo frekvenco in inteligentni krmilnik za samodejno zaznavanje in delovanje v skladu s spremembami temperature okolja ter beleži čas delovanja, porabo energije, dogodke in zgodovinske podatke celotnega sistema. Podatki lahko shranijo 100 informacij o dogodkih, 1280 zapisov zgodovinskih podatkov, 256 dni podatkov o dnevniku je mogoče poizvedovati.

Lastnosti energijsko varčne brezvodne inverterske klimatske naprave DC:

(Ⅰ) Kondenzirana voda, ki nastane pri hlajenju s klimatsko napravo, uporablja edinstveno zasnovo za usmerjanje vode do kondenzatorja in uporablja toploto kondenzatorja za popolno porabo vode. Lahko doseže učinek "samoproizvodnje in samoporabe" brez odvajanja. Hkrati nizkotemperaturna kondenzacijska voda učinkovito zmanjša obremenitev klimatske naprave in zmanjša obratovalni tok kompresorja za doseganje namenov varčevanja z energijo;

(Ⅱ) Koncept je nov in celotna tehnična zasnova je napredna. Od strojev do strojne opreme, od nadzora do platforme v oblaku, daleč presega svoje vrstnike. Razumna zasnova hladilnega sistema, izbor električnih komponent in popolna zasnova sistema črpanja vode so razumni in integrirani. Zasnove, kot so enostavne metode namestitve, lahko hladijo opremo brez odvajanja kondenzirane vode. Primeren je za vsako mesto in rešuje vse težave z odvodnjavanjem. Kot je razvidno iz strukture na priloženi sliki, je dizajn izvrsten in komponente dobro usklajene ter združljiv s telekomunikacijami in napajanjem. Stopnja vodotesnosti industrijskih omaric doseže IP65 ali več;

(III) Prihaja z izhodom alarma s suhim kontaktom in komunikacijskim vmesnikom RS485;

(IV) Sistem je zasnovan z visoko/nizko temperaturno zaščito, zaradi česar je varnejša za uporabo.

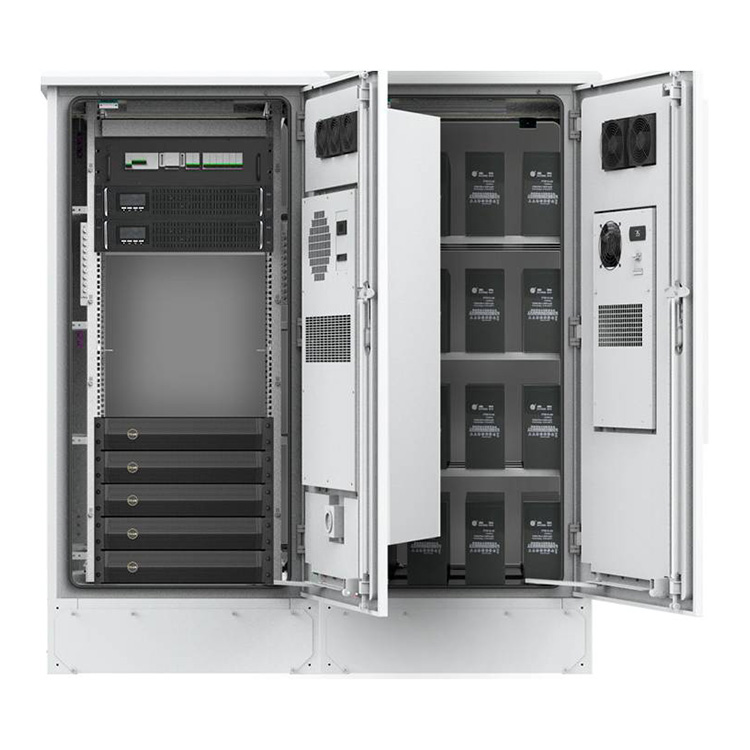

(4) Paket baterij

(Ⅰ) Svinčeno-kislinska baterija - zunanja integrirana omarica

Zunanji sistem omarice 1KVA: Zagotavlja prostor za namestitev 4 baterij pod 150Ah/12V, ki lahko zadostijo življenjski dobi baterije ene same naprave OLT več kot 3 ure.

(II) Baterija iz litij-železovega fosfata - posoda za uporabo na prostem

Kapaciteta: 46,08kWh ~ 69,12kWh, 107,5kWh ~ 215kWh, 1290kWh, največ 1720kWh

Moč: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, največ 800kW

Tok polnjenja in praznjenja: stopnja polnjenja in praznjenja 1C, več baterijskih omaric je mogoče prilagodljivo povezati vzporedno.

(5) Enota za spremljanje dinamičnega okolja

Konfiguracija sistema za dinamično spremljanje okolja: gostitelj za dinamično spremljanje okolja, zaslon na dotik, temperatura in vlažnost, puščanje klimatske naprave, nadzor UPS, merilnik napetosti in električne energije

Zagotovi lahko 1 10M/100M Ethernet vrata; GPRS+GPS komunikacija; 1 merjenje temperature in vlažnosti; 4 splošne analogne meritve (AI); 2 zaznavanje izmenične napetosti; 1 meritev skupne napetosti paketa baterij; 8 digitalni digitalni vhod (DI); 8 digitalnih izhodov (DO); 4 serijska vrata (vključno z 8 serijskimi vrati RS485 in 2 serijskima vmesnikoma RS232) in druge funkcije.

(Ⅰ) Funkcija zaznavanja stanja omare: Zaznavanje temperature in vlažnosti: Opremljen je s senzorji za temperaturo in vlažnost, v realnem času zbira temperaturo in vlažnost na lokalnem zaslonu ter nalaga pogoje temperature in vlažnosti v omari; če je temperatura v omarici previsoka, se naloži alarm za visoko temperaturo. Zaznavanje stanja vrat omare: Zaznavanje stanja vrat omare v realnem času, nedovoljeno odpiranje vrat omare in alarm; po odpiranju vrat omare se oglasi alarm za odprta vrata. Zaznavanje stanja dima: Zaznajte, ali je v omarici dim v realnem času. Ko je v omarici dim, se naloži alarm za dim. Zaznavanje statusa poplave: Sprotno zaznavanje, ali je v omari voda. Ko je v omarici voda, se naloži alarm za poplavo.

(II) Funkcija zaznavanja vgrajene opreme: Zaznavanje stanja zaščite pred strelo: Zaznavanje stanja zaščite pred strelo v realnem času. Zaznavanje in spremljanje močnega toka 220 V: spremljanje v realnem času in nalaganje stanja napetosti. Ko je omrežno napajanje izklopljeno, se naloži alarm za izpad omrežnega napajanja. Zaznavanje in spremljanje baterije: spremljanje v realnem času in nalaganje stanja napetosti. Ko je napetost baterije prenizka, se naloži alarm za nizko napetost baterije. Zaznavanje statusa opreme: preberite podatke 4-kanalne opreme prek RS485 ali RS232 in naložite podatke v podatkovni center.

(III) Funkcija daljinskega upravljanja: Nadzor temperature: lahko daljinsko upravlja zagon in zaustavitev brezvodne klimatske naprave. Nadzor ventilatorja: Ventilator lahko zaženete in ustavite na daljavo. Nadzor luči: Stikalo za luči je mogoče upravljati na daljavo. Nadzor odklopnika: možen je daljinski izpad električne energije in ponovni zagon. Nadzor ponastavitve: Ponastavitev sistema je mogoče nadzorovati na daljavo.

(6) Optična distribucijska enota ODF

Integrirano 12-jedrno, 24-jedrno, 36-jedrno, 48-jedrno, 72-jedrno, 144-jedrno, 288-jedrno, 576-jedrno FC-FC dispečersko omaro, ki se uporablja za zaključevanje zunanjih optičnih kablov in zaključevanje priključkov na strani opreme .

(7) Neprekinjeno napajanje inverterja

Omara je opremljena z 2KVA/3KVA/6KVA brezprekinitvenim inverterskim napajalnikom za napajanje opreme. Značilnosti napajalnika UPS:

(Ⅰ) Čisti sinusni izhod, ničelni čas pretvorbe, ki učinkovito zagotavlja zanesljivost neprekinjenega delovanja bremena.

(II) Krmiljenje mikroprocesorja CPU, samodiagnoza napajalnega sistema pretvornika in samozaščita, kar močno podaljša življenjsko dobo UPS-a.

(III) Inteligentno upravljanje, samodejno shranjevanje podatkov se lahko izvede, ko izpade električno napajanje.

(IV) Spletno upravljanje baterije močno podaljša življenjsko dobo baterije in ščiti naložbe uporabnikov.

(Ⅴ) Zagon z enosmernim tokom, omrežno napajanje ni potrebno, baterijo pa lahko uporabite za zagon UPS-a in nalaganje strojev

(VI) EMI/RFI filter za vse vremenske razmere preprečuje napake v podatkih, ki jih povzroča hrup.

(Ⅶ) Lahko se uporablja z generatorjem za učinkovito čiščenje slabe energije, ki jo ustvari generator.

(VIII) Z uporabo tehnologije modulacije impulzne širine SPWM in napajalnega modula IGBT ima močno zaščito pred motnjami in čisto izhodno valovno obliko.

(Ⅸ) Hitrost polnjenja je visoka in dolgoročni stroj lahko zagotovi začetni polnilni tok približno 5–10 A. (10) Zeleno in okolju prijazno napajanje, faktor vhodne moči je kar 95 % ali več, kar preprečuje onesnaževanje električnega omrežja.

(8) Osvetlitev kabineta

Vsaka samostojna kabina je opremljena s kompletom 48V/220V LED razsvetljave, ki se prižge ob odpiranju vrat omarice.

Požarni varnostni sistem: detektor dima, nadzor dostopa, video, infrardeči, razsvetljava, požarni zid, stikalo
