Natančna porazdelitev moči

Kot terminalski izdelek za distribucijo električne energije podatkovnega centra je natančna omarica za distribucijo električne energije napajalna enota, ki je najbližja IT opremi. Njegovo varno in zanesljivo delovanje je ključnega pomena za normalno delovanje IT opreme. Danes ima nova generacija podatkovnih centrov vedno višje zahteve glede zanesljivosti in vodljivosti napajalnega sistema. IT uporabniki potrebujejo zanesljivejšo in fleksibilnejšo distribucijo električne energije, bolj izpopolnjeno upravljanje in natančnejšo porabo stroškov za sistem napajanja informacijske opreme. Natančna vzglavna plošča za distribucijo električne energije ne le dopolnjuje funkcijo distribucije električne energije tradicionalne vzglavne plošče za distribucijo električne energije, ampak ima tudi številne zmogljive funkcije spremljanja in upravljanja, ki upravitelju podatkovnega centra omogočajo razumevanje stanja obremenitve obremenitve omare in distribucijskih razvejnih tokokrogov kadar koli. čas. stanje, različni parametri in poraba energije različnih voznih parkov itd.

CPSY® Precision Power Distribution Parameter (specifikacija)

Funkcija in uporaba CPSY®Precision Power Distribution

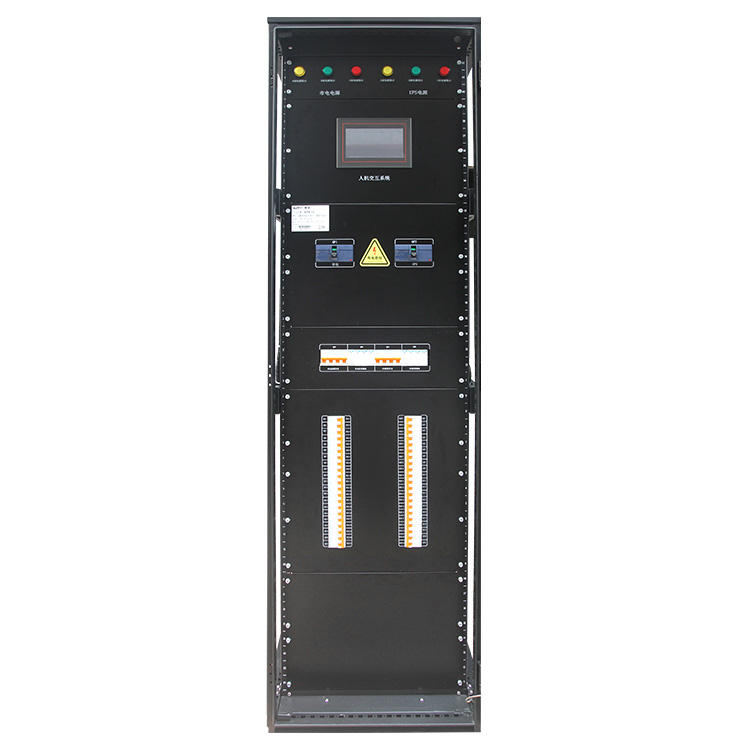

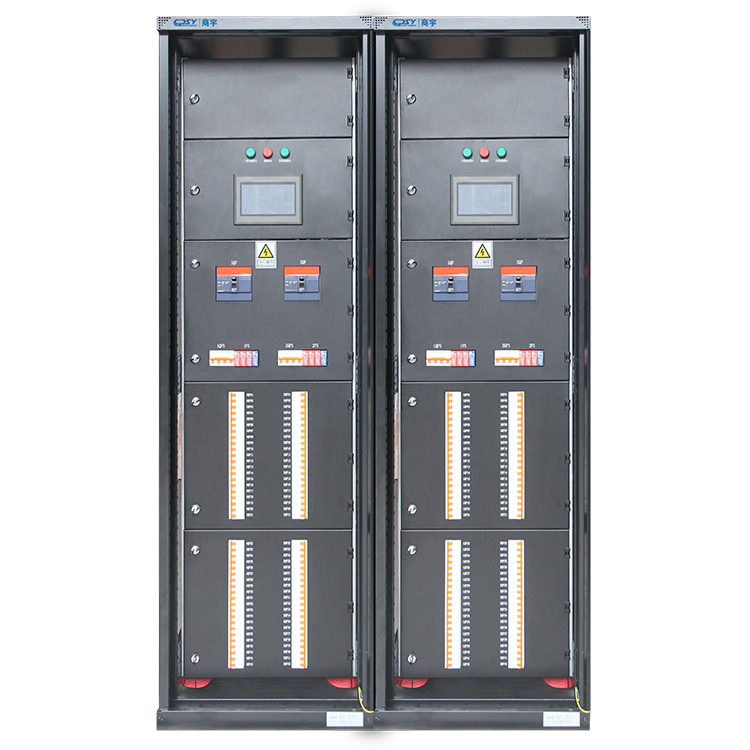

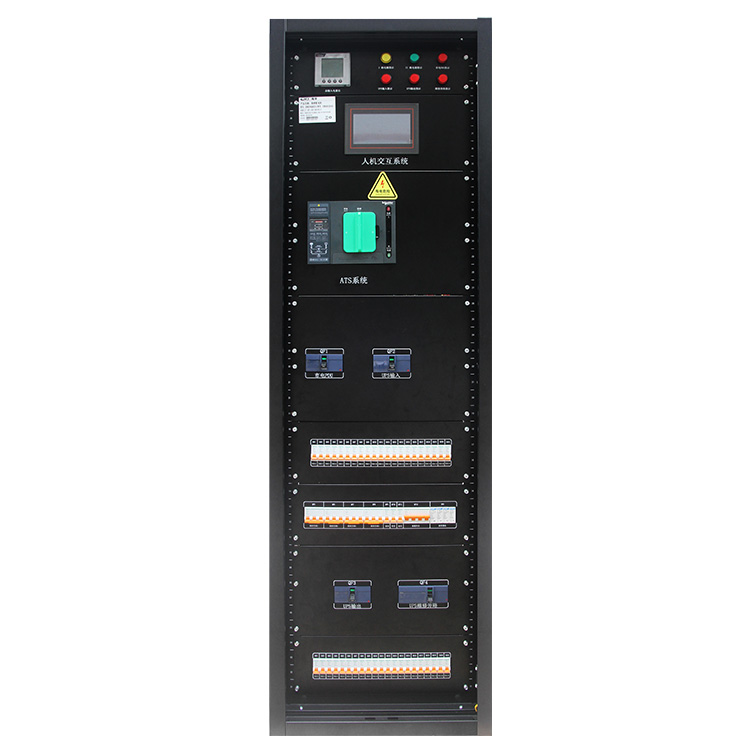

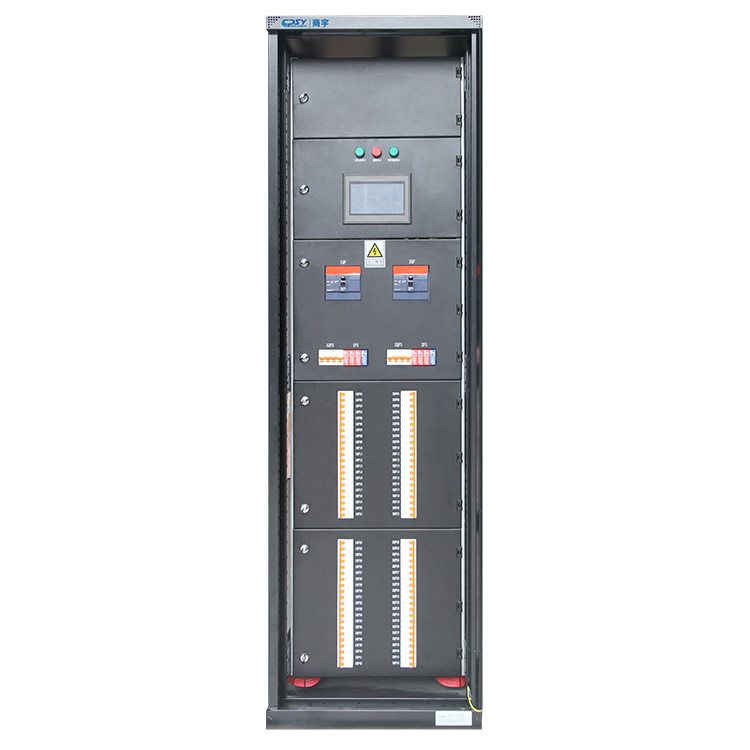

Natančna razdelilna omarica Shangyu CPSY® uporablja standardno 19-palčno omrežno omarico 42U in modularno zasnovo strukture ter je opremljena s številnimi dodatnimi dodatki. Strankam lahko prilagodi prilagojene visoko zanesljive izdelke za distribucijo električne energije glede na dejanske potrebe računalniške sobe. Natančne razdelilne omare kot del izdelkov za rešitev kakovosti električne energije združujejo funkcije nizkonapetostne distribucije električne energije, inteligentnega nadzora in upravljanja z električno energijo. Pri uporabi z visokokakovostnimi napajalniki UPS lahko zagotovijo celovito zaščito napajanja za kritične obremenitve uporabnikov. Natančna razdelilna omarica je opremljena z barvnim LCD zaslonom na dotik z velikim zaslonom, ki lahko kadar koli preveri napetost, tok, frekvenco, aktivno moč, jalovo moč, KWH, harmonike in drugo stanje kakovosti električne energije vsakega glavnega tokokroga in veje času in lahko beleži spremembe krivulje obremenitve v realnem času. , kot tudi zmožnost redundance sistema v primeru delne okvare, kar omogoča lokalizirano inteligentno spremljanje. Zagotavlja tudi RS232, RS485 in omrežne vmesnike za uresničitev možnosti oddaljenega spletnega spremljanja in upravljanja v realnem času. Ko se v sistemu pojavi kakršna koli nepravilnost, kot je preobremenitev, izguba faze, visoka ali nizka napetost itd., zvočni in svetlobni alarm na kraju samem takoj opomni uporabnika. Hkrati bo nadzorni sistem računalniške sobe obveščal uporabnika s SMS-om ali telefonskim klicem za pravočasno ukrepanje. Izognite se morebitnim tveganjem in dosegite opozorilo o tveganju v realnem času. Panel lahko shrani 3000 zgodovinskih zapisov in informacij o napakah, da uporabnikom olajša analizo vzrokov napak. Natančna omarica za razdelitev električne energije ponuja tudi obilico izbirnih dodatkov, vključno s spremljanjem statusa shunta, stikali, ki jih je mogoče zamenjati med vročim delovanjem, izolacijskimi transformatorji, funkcijami EPO/REPO, sistemi za zaščito pred prenapetostjo TVSS itd. Uporablja se predvsem za pomembne stranke, kot so podatkovne računalniške sobe v financah, telekomunikacijah, vladi, na letališčih, v bolnišnicah in IT podjetjih, srednjih in velikih podatkovnih centrih IDC ali industrijskih podjetjih za zagotavljanje distribucije električne energije, zaščite distribucijskega tokokroga, merjenja za pomembno opremo, kot so omrežni strežniki. Upravlja storitve, kot je ozemljitev računalnika, in se uporablja na območjih z visokimi zahtevami glede zanesljivosti napajanja in neprekinjenega napajanja.

Lastnosti:

1. Sprejmite 19-palčno omarico za omrežni strežnik standardne velikosti 42U v računalniški sobi s prilagodljivo zasnovo in enostavno namestitvijo.

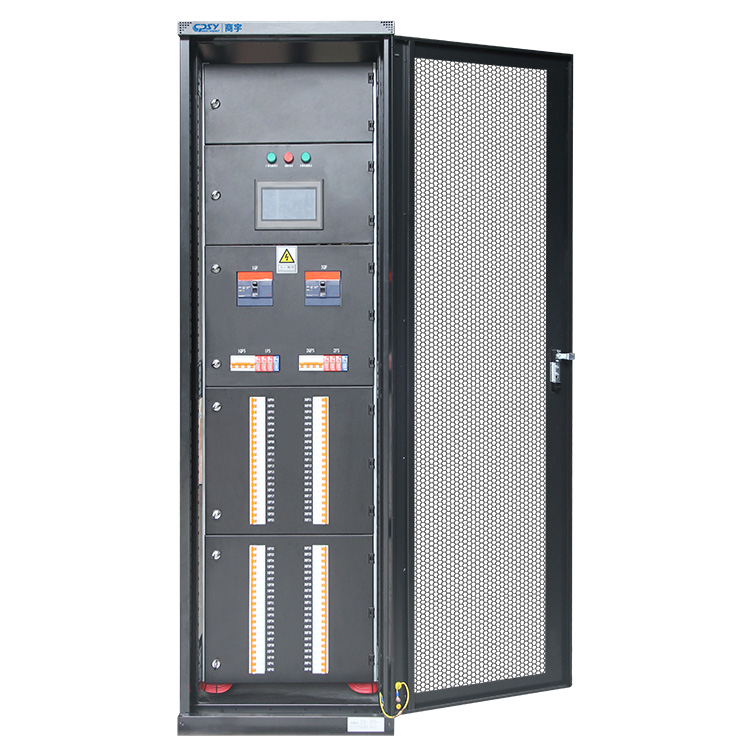

2. Sprejmite dvoslojno zaščito vratne plošče z različnimi strukturami videza, kot so: mrežasta vrata, steklena vrata, jeklena vrata, da zagotovite varnost operaterjev;

3. Sprejmite modularno zasnovo, da prihranite prostor za namestitev in dokončajte nastavljiv sistem faznega vodila z možnostjo vroče menjave

4. Odklopnik v oblikovanem ohišju sprejme fiksno namestitev, mikro odklopnik sprejme namestitev z vodilno kartico, fazno nastavljiv mikro odklopnik S400 pa močno izboljša varno delovanje in olajša vzdrževanje.

5. Opremljen z vmesnikom za interakcijo med človekom in računalnikom HMI, inteligentnim, zanesljivim in popolnim sistemom za spremljanje, ki lahko v realnem času bere moč, kakovost in spremljanje stanja vezja, alarm in druge podatke;

6. Plošča lahko posname in shrani 900-3000 zgodovinskih informacij o alarmih, kar olajša analizo napak in močno prihrani delovno silo in materialne vire.

7. Bogati nadzorni moduli zagotavljajo celovitejše nadzorne funkcije in večnivojsko zasnovo vrednosti domene za vnaprejšnje prepoznavanje morebitnih tveganj.

8. Bogata dodatna oprema, vključno s stikali za vročo zamenjavo, vgrajenimi suhimi izolacijskimi transformatorji, moduli za zaščito pred strelo in moduli za daljinski izklop EPO/REPO.

9. Struktura je nova. Vsi deli so obdelani z uvoženo CNC opremo. Vsak postopek je bil strogo pregledan, da se zagotovi natančnost obdelave vsakega dela.

10. Zanesljiva kakovost, izdelana iz visokokakovostnih jeklenih plošč za hladno tirnico, plošč, prevlečenih z aluminijem in cinkom, uvoženih iz Južne Koreje, in pocinkanih plošč brez škropljenja. Zunanja površina je bila elektrostatično razpršena in je dosegla mednarodno napredno raven.

11. Visoka gostota, visoka integracija, uporaba visoko natančnih in visoko integriranih modulov, ki povečajo prostornino omare, podpirajo 168 vezij in zmanjšajo talno površino.

12. Visoka zanesljivost z uporabo visokokakovostnih rešitev jedrnih komponent, ki lahko varno prenesejo vsaj 1,73-kratnik toka polne obremenitve, kar zagotavlja varnost, zanesljivost in zagotavljanje kakovosti.

13. Visoko zmogljiva omara z visoko trdnostjo, stebri omare so izdelani iz Ω upognjenih profilov, notranjost pa iz plastičnih plošč ISV, ki so varne in negorljive.

14. Sprejema standardni komunikacijski protokol Modbus, podpira RS232, RS485 in druge omrežne vmesnike ter podpira daljinsko spremljanje v realnem času;

15. Tri glavne funkcije upravljanja: upravljanje varnosti, upravljanje obratovalnih stroškov, upravljanje nadzora distribucije električne energije, inteligentno upravljanje in preprosto delovanje.

16. Obsežni alarmi in napredne večplastne nastavitve alarmov preprečujejo morebitne izpade električne energije, da zagotovijo zgodnje odzivne ukrepe, zmanjšajo lokalne nesreče z izpadi električne energije, ki jih povzroči napačno delovanje uporabnika, in dosežejo natančno distribucijo električne energije.

17. Uporabite napredne ali celovite sisteme za spremljanje in sledenje porabe energije in uhajanja v tokokrogih. Oklopljeni izhodni kabli za vsako obremenitev zmanjšajo EMI in RFI.

Aplikacije:

Uporablja se predvsem za pomembne stranke, kot so podatkovni centri IDC ali industrijska podjetja, kot so telekomunikacije, finance, vlada in IT, za zagotavljanje distribucije električne energije, zaščite distribucijskega tokokroga, merjenja, upravljanja in ozemljitve računalnika ter drugih storitev za pomembno opremo, kot so omrežni strežniki. Polja z visokimi zahtevami glede napajanja in neprekinjenega napajanja.

Funkcija:

Popolne funkcije spremljanja/nadzora

1. Spremljanje celotnega vnosa električne distribucijske omare in napetosti, toka, frekvence, moči, električne energije in drugih parametrov vsake veje v realnem času za doseganje lokaliziranega inteligentnega spremljanja;

2. Zaznajte stanje preklopa vsakega stikala, prikazujte in upravljajte harmonično vsebino, upravljanje energije, zgodovinske trende, krivulje obremenitve itd.

3. Prikaz podatkov v realnem času, alarm v realnem času, krivulja trenda, diagnoza komunikacijskega omrežja, snemanje baze podatkov, upravljanje varnosti, statistične analize in poročila, objava podatkovnega oblaka itd.

4. Bogati nadzorni moduli zagotavljajo celovitejše nadzorne funkcije in večnivojsko zasnovo vrednosti domene za vnaprejšnje prepoznavanje morebitnih tveganj.

Napredna funkcija alarm/alarm

1. Ima zvočne in vizualne alarme ter vmesnike za daljinsko spremljanje in napredni večplastni alarm vnaprej nastavi vsak alarm nosilnosti, alarm preobremenitve in alarm prenapetosti, da prepreči morebitne izpade električne energije.

2. Podpira zvočne in vizualne alarme za prenapetost, prenizko napetost, preobremenitev, prekomerno frekvenco, nenormalno napetost ničelne ozemljitve, odklopnik in druge napake v glavnem tokokrogu in podružnicah.

3. Ima funkcijo opozarjanja na tveganje v realnem času, ki lahko v realnem času obvesti sistemske nepravilnosti in se izogne ​​morebitnim tveganjem;

4. Plošča lahko posname in shrani 900-3000 zgodovinskih informacij o alarmih, kar olajša analizo napak in močno prihrani delovno silo in materialne vire.

Zanesljiva zaščitna funkcija

1. Uporablja se lahko z enoto za zbiranje uhajanja za realizacijo spletnega spremljanja uhajanja in funkcij zaščite pred uhajanjem ter varnostnega spremljanja v realnem času.

2. Proti prenapetosti, proti streli (neobvezno); zaščita pred prevelikim tokom, zaščita pred izklopom v sili, zaščita pred izklopom zaradi pregrevanja.

3. Konfigurirajte zanesljiv ozemljitveni sistem in prenapetostno zaščitno vezje, da zagotovite zanesljivost napajanja; podpora prilagajanju različnih rešitev za oskrbo z električno energijo in realizacija redundantnih sistemov;

Druge funkcije

1. Opremljen s 7-palčnim informacijskim vmesnikom za izmenjavo človek-stroj in velikim barvnim LCD zaslonom, ki operaterjem omogoča udobje, omogoča poizvedovanje in spremljanje v realnem času ter lahko vnaprej zazna napake in nevarnosti delovanja.

2. Opremljen s funkcijo inteligentnega nadzora, združljiv z različnimi sistemi za spremljanje računalniških sob, zaradi česar je delovanje in upravljanje porabe energije učinkovitejše

3. Prilagodljiva razširljivost, število preklopnih kanalov je mogoče kadar koli zamenjati in razširiti brez prekinitve napajanja. Nastavljiva fazna stikala z možnostjo vroče zamenjave in spletna nastavitev faz so lahko izbirna. .

4. Visoko modularna zasnova, dohodni in odhodni odklopniki, nameščeni v vsaki funkcionalni enoti, so razporejeni po vrstnem redu in v plasteh, kar zagotavlja veliko priročnost za hitro in enostavno namestitev in vzdrževanje napak.

5. Dobra zmogljivost in visoko integrirani izdelki zagotavljajo stabilnejše in varnejše delovanje opreme.

CPSY® Precision Power Distribution Podrobnosti

Natančna razdelilna omarica Shangyu CPSY® je primerna za pomembne porabnike energije, kot so elektrarne, transformatorske postaje, industrijska in rudarska podjetja, telekomunikacije, banke, finance, vladni in podatkovni centri IDC ali podjetja kot AC 50Hz, največja delovna napetost do 660V, največja delovna tok do 5000A v sistemu za distribucijo električne energije. Uporablja se za pretvorbo električne energije in nadzor distribucije električne energije v strojnici, krmiljenje motorjev in razsvetljavo ter drugo opremo za distribucijo električne energije. Sprejema dvokanalno distribucijo električne energije in se lahko uporablja za preklapljanje med omrežno močjo in omrežno močjo ali omrežno močjo in zagonom rezervne moči v sistemu električnega omrežja. Napajalnik zagotovite neprekinjeno napajanje in uporabite električno opremo, da zagotovite zanesljivost njegovega napajanja.

Natančno razdelilno omarico lahko uporabite z enoto za zbiranje uhajanja za uresničitev funkcije spletnega spremljanja uhajanja. Hkrati se lahko uporablja z dodatkom temperaturnega senzorja za spremljanje temperature v omarici glave stolpca v realnem času, kar izboljša varnost sistema napajanja v računalniški sobi. Ima visoko prelomno zmogljivost ter dobro dinamično in toplotno stabilnost. Struktura je napredna in razumna, električna shema je praktična, serijska in vsestranska, različne enote sheme je mogoče poljubno kombinirati, ena omarica lahko sprejme veliko tokokrogov, prihrani prostor, lep videz, visoka stopnja zaščite, varno in zanesljivo, s prednostmi enostavnega vzdrževanja, je izdelek, ki ga morajo imeti sistemski integratorji v industriji UPS. Ta izdelek je v skladu s standardoma IEC439 in GB/T251 "Celotni kompleti nizkonapetostnih izvlečnih stikalnih naprav". Je nepogrešljiv izdelek v računalniški učilnici. Tesno sodeluje z UPS-om, velikost je mogoče prilagoditi in ga je mogoče narediti tudi v obliki razdelilne omarice. Poseben načrt distribucije električne energije je odvisen od projekta.

V primerjavi s podobnimi CPSY® Precision Power Distribution ima naslednje prednosti:

● Zanesljivost:

1. Vse komponente so standardizirane, obdelane z uporabo uvožene CNC opreme in testirane s strani proizvajalca.

2. Izdelan je iz visokokakovostnih jeklenih plošč za hladno tirnico, plošč, prevlečenih z aluminijem in cinkom, uvoženih iz Južne Koreje, in pocinkanih plošč brez brizganja cinka. Zunanja površina je bila elektrostatično razpršena in je dosegla mednarodno napredno raven.

3. Visoko zanesljiva matična plošča računalnika celovito spremlja različne parametre delovanja sistema in jih celovito prikazuje prek HMI, s čimer zmanjša prostor, ki ga zaseda omarica za distribucijo električne energije, in poveča prostorninsko razmerje omarice za distribucijo električne energije.

●Varnost:

1. Dvoslojna zaščita vratne plošče preprečuje električni udar in zagotavlja varnost uporabnika.

2. Nastavite večplastne alarme za preobremenitev zanke, prenapetost, prenizko napetost, trifazno neuravnoteženost, previsoko temperaturo izolacijskega transformatorja, okvaro zaščite pred strelo in druge parametre.

● Enostavnost:

1. Zaradi uporabe montažnih komponent in standardizirane zasnove 19-palčne IT/strežniške omare 42U je namestitev enostavna in hitra ter je bolje združljiva s postavitvijo računalniške sobe.

2. Opremljen z velikim vmesnikom za interakcijo med človekom in računalnikom, ki olajša poizvedovanje in nastavitev podatkov, lahko spremlja različne napetosti, tok, frekvenco, moč in druge parametre v realnem času, da doseže lokalizirano inteligentno spremljanje.

3. Sistem nastavljivega faznega vodila z možnostjo vroče zamenjave je mogoče zamenjati in razširiti na spletu, da se zagotovi nemoteno delovanje sistema.

●Bogastvo:

1. Bogata dodatna oprema, vključno z izbirnimi stikali za vročo zamenjavo, vgrajenimi suhimi izolacijskimi transformatorji, moduli za zaščito pred strelo in moduli za daljinski izklop EPO/REPO.

2. Več načinov komunikacije, ki se prilagodljivo ujemajo z zalednim sistemom, uporabljajo standardni komunikacijski protokol Modbus, podpirajo RS232, RS485 in druge omrežne vmesnike

3. Podpira prilagajanje več rešitev za napajanje in lahko implementira redundantne sisteme

● Enostaven za upravljanje:

1. S popolnim nadzornim sistemom lahko upravitelj računalniške sobe nadzoruje stanje delovanja opreme v realnem času, kar olajša upravljanje;

2. Sprejmite visoko natančno in visoko integracijsko modularno zasnovo, da prihranite prostor za namestitev in dokončate nastavljiv sistem faznega vodila z možnostjo vroče zamenjave.

3. Poleg nadzora in upravljanja distribucije električne energije ima tudi funkcije upravljanja operativnih stroškov in upravljanja varnosti. Je inteligenten, enostaven za upravljanje in enostaven za uporabo, kar izboljšuje zanesljivost sistema za distribucijo električne energije in zmanjšuje tveganja.

Pogoji uporabe

1. Temperatura okoljskega zraka ne sme biti višja od +40 ℃ in ne nižja od -5 ℃. Povprečna temperatura v 24 urah ne sme biti višja od +35 ℃.

2. Za namestitev in uporabo v zaprtih prostorih nadmorska višina lokacije uporabe ne sme presegati 2000 m.

3. Pri najvišji temperaturi +40°C relativna vlažnost okoliškega zraka ne sme presegati 50%, pri nižjih temperaturah pa je dovoljena višja relativna vlažnost. (Na primer 90 % pri +20 °C) Upoštevati je treba učinek kondenzacije, ki se lahko občasno pojavi zaradi temperaturnih sprememb.

4. Pri namestitvi opreme naklon glede na navpično ravnino ne sme presegati 5%. Opremo je treba namestiti na mestu brez močnih vibracij in udarcev ter na mestu, kjer električni deli niso korodirani.

5. Ko imajo uporabniki posebne zahteve, se lahko pogajajo s proizvajalcem.

Materialni materiali vključujejo predvsem:

80 % razdelilnih omaric na trgu je izdelanih iz tega hladno valjanega jeklenega ploščatega materiala, ki je močan in vzdržljiv.

Plošča iz nerjavečega jekla ima dobro funkcijo proti rji, razdelilna omarica pa je bolj vzdržljiva.

Veljavni standardi:

GB 7251.1-2013 Kompletna nizkonapetostna stikalna in krmilna oprema

GB/T 7251.12-2013 Kompletna nizkonapetostna stikalna in krmilna oprema

GB 7251.8-2005 Nizkonapetostni kompleti stikalne in krmilne opreme Splošne tehnične zahteve za inteligentne komplete opreme

RFQ

1. Katere so glavne klasifikacije razdelilnih omar?

Omare za distribucijo električne energije v računalniški sobi so na splošno razdeljene na tri ravni: omarica za distribucijo električne energije → inteligentna omara za distribucijo električne energije → omara za inteligentno natančno distribucijo električne energije.

---Glede na material lahko razdelilne omare razdelimo na dve vrsti: lesene in kovinske. Ker je stopnja zaščite kovinskih razdelilnih omaric nekoliko visoka, je večina kovinskih.

--Na podlagi strukturnih značilnosti in uporabe lahko razdelilne omare razdelimo na zaščitne razdelilne omare, predalne razdelilne omare itd.

1) Zaščitna razdelilna omara, imenovana tudi zaprta razdelilna omara (zaščitna/zatesnjena stikalna omara), se nanaša na nizkonapetostno stikalno omarico, v kateri so zaprte vse strani, razen namestitvene površine. Električne komponente, kot so stikala, zaščita, nadzor in krmiljenje tovrstne razdelilne omare, so nameščene v zaprtem ohišju iz jekla ali izolacijskih materialov in se lahko namestijo na steno ali zunaj nje. Med vsakim tokokrogom v razdelilni omari morda ni ukrepov za izolacijo ali pa se za izolacijo lahko uporabi ozemljena kovinska plošča ali izolacijska plošča. Običajno obstaja mehanska zapora za delovanje vrat in glavnega stikala. Vgrajena je tudi zaščitna namizna razdelilna omarica (t.i. konzola), na kateri so nameščene krmilne, merilne, signalne in druge električne naprave. Komponente zaščitne razdelilne omare so izolirane z zaščitnimi ploščami in imajo višji nivo. Uporabljajo se predvsem kot naprave za distribucijo električne energije na delovnih mestih.

2) Predalna razdelilna omarica (imenovana tudi predalna stikalna omarica). Ta vrsta razdelilne omare uporablja jekleno ploščo za izdelavo zaprte lupine, električne komponente dohodnih in odhodnih tokokrogov pa so nameščene v izvlečnih predalih, da tvorijo funkcionalno enoto, ki lahko opravi določene naloge napajanja. Funkcionalne enote so od zbiralke ali kabla ločene z ozemljeno kovinsko ploščo ali funkcionalno ploščo iz umetne mase, ki tvori tri področja: zbiralka, funkcijska enota in kabel. Obstajajo tudi izolacijski ukrepi med vsako funkcionalno enoto.

Ta vrsta razdelilne omare ima visoko zanesljivost, varnost, združljivost in zamenljivost. Gre za relativno napredno razdelilno omarico. Večina električnih razdelilnih omaric, ki se trenutno proizvajajo, so predalne stikalne omare, ki se lahko uporabljajo za krmiljenje napajanja. Industrijska in rudarska podjetja ter visoke zgradbe, ki zahtevajo višji centraliziran nadzor distribucije električne energije ali večjo zanesljivost napajanja.

3) Razdelilna omarica za razsvetljavo

Omarica za distribucijo električne razsvetljave sprejme zaprto namestitev, razred pa se razlikuje glede na zahteve priložnosti uporabe. Razdelilne omare za razsvetljavo se večinoma uporabljajo kot oprema za distribucijo električne energije na nizki ravni, na primer za nadzor distribucije električne energije na proizvodnih mestih v industrijskih in rudarskih podjetjih.

4) Fiksna razdelilna omara, pogosto imenovana stikalna plošča ali razdelilna plošča. Je odprta razdelilna omarica z oklopom plošče. Sprednja stran ima zaščitno funkcijo, zadnja stran in stranice pa se lahko dotaknejo tudi delov pod napetostjo. Uporablja se lahko samo v industrijskih in rudarskih podjetjih z nizko stopnjo zaščite in nizkimi zahtevami glede neprekinjenosti in zanesljivosti napajanja. Centralizirano napajanje v sobi transformatorske postaje. Omaro za razdelitev električne energije s fiksno ploščo imenujemo tudi plošča za razdelitev električne energije. Njegova sprednja stran je omarica, ki se lahko uporablja za zaščito ter odpiranje in zapiranje. Hrbtna stran in stranice so odprte in omogočajo dostop do živih naprav. Fiksne panelne razdelilne omare imajo nizko stopnjo zaščite in se lahko uporabljajo le v nekaterih situacijah, ki ne zahtevajo visoke zmogljivosti in zahtevajo neprekinjeno napajanje, kot je centralizirano napajanje v transformatorskih prostorih v industrijskih in rudarskih podjetjih.

2. Glavne razlike med natančnimi razdelilnimi omarami in tradicionalnimi razdelilnimi omarami so naslednje:
